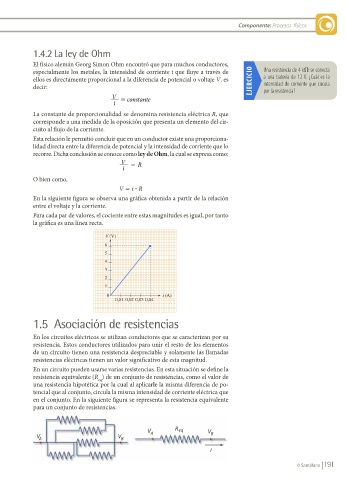

Componente: Procesos físicos

1.4.2 La ley de Ohm
El físico alemán Georg Simon Ohm encontró que para muchos conductores,
especialmente los metales, la intensidad de corriente i que fluye a través de Una resistencia de 4 kV se conecta
ellos es directamente proporcional a la diferencia de potencial o voltaje V, es EJERCICIO a una batería de 12 V. ¿Cuál es la
decir: intensidad de corriente que circula
por la resistencia?
V 5 constante
i
La constante de proporcionalidad se denomina resistencia eléctrica R, que
corresponde a una medida de la oposición que presenta un elemento del cir-
cuito al flujo de la corriente.
Esta relación le permitió concluir que en un conductor existe una proporciona-
lidad directa entre la diferencia de potencial y la intensidad de corriente que lo
recorre. Dicha conclusión se conoce como ley de Ohm, la cual se expresa como:
V 5 R
i
O bien como,
V 5 i ? R
En la siguiente figura se observa una gráfica obtenida a partir de la relación
entre el voltaje y la corriente.
Para cada par de valores, el cociente entre estas magnitudes es igual, por tanto
la gráfica es una línea recta.

V (V)
6
5
4
3
2
1
0 i (A)
0,01 0,02 0,03 0,04

1.5 Asociación de resistencias

En los circuitos eléctricos se utilizan conductores que se caracterizan por su
resistencia. Estos conductores utilizados para unir el resto de los elementos
de un circuito tienen una resistencia despreciable y solamente las llamadas
resistencias eléctricas tienen un valor significativo de esta magnitud.
En un circuito pueden usarse varias resistencias. En esta situación se define la
resistencia equivalente (R ) de un conjunto de resistencias, como el valor de
eq
una resistencia hipotética por la cual al aplicarle la misma diferencia de po-
tencial que al conjunto, circula la misma intensidad de corriente eléctrica que
en el conjunto. En la siguiente figura se representa la resistencia equivalente
para un conjunto de resistencias.

V R eq V
V A V B A B

i
