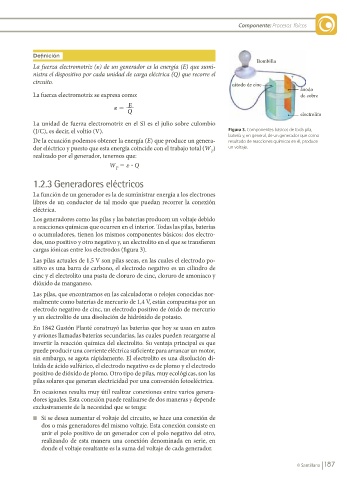

Page 187 - Libro Hipertextos Fisica 2

Componente: Procesos físicos

Definición
Bombilla
La fuerza electromotriz () de un generador es la energía (E) que sumi-
nistra el dispositivo por cada unidad de carga eléctrica (Q) que recorre el �
circuito. cátodo de cinc �
ánodo
La fuerza electromotriz se expresa como: de cobre
E
��
Q electrolito
La unidad de fuerza electromotriz en el SI es el julio sobre culombio
(J/C), es decir, el voltio (V). Figura 3. Componentes básicos de toda pila,
batería y, en general, de un generador que como
De la ecuación podemos obtener la energía (E) que produce un genera- resultado de reacciones químicas en él, produce
dor eléctrico y puesto que esta energía coincide con el trabajo total (W ) un voltaje.
T
realizado por el generador, tenemos que:
W 5  ? Q
T

1.2.3 Generadores eléctricos
La función de un generador es la de suministrar energía a los electrones
libres de un conductor de tal modo que puedan recorrer la conexión
eléctrica.
Los generadores como las pilas y las baterías producen un voltaje debido
a reacciones químicas que ocurren en el interior. Todas las pilas, baterías
o acumuladores, tienen los mismos componentes básicos: dos electro-
dos, uno positivo y otro negativo y, un electrolito en el que se transfieren
cargas iónicas entre los electrodos (figura 3).
Las pilas actuales de 1,5 V son pilas secas, en las cuales el electrodo po-
sitivo es una barra de carbono, el electrodo negativo es un cilindro de
cinc y el electrolito una pasta de cloruro de cinc, cloruro de amoniaco y
dióxido de manganeso.

Las pilas, que encontramos en las calculadoras o relojes conocidas nor-
malmente como baterías de mercurio de 1,4 V, están compuestas por un
electrodo negativo de cinc, un electrodo positivo de óxido de mercurio
y un electrolito de una disolución de hidróxido de potasio.

En 1842 Gastón Planté construyó las baterías que hoy se usan en autos
y aviones llamadas baterías secundarias, las cuales pueden recargarse al
invertir la reacción química del electrolito. Su ventaja principal es que
puede producir una corriente eléctrica suficiente para arrancar un motor,
sin embargo, se agota rápidamente. El electrolito es una disolución di-
luida de ácido sulfúrico, el electrodo negativo es de plomo y el electrodo
positivo de dióxido de plomo. Otro tipo de pilas, muy ecológicas, son las
pilas solares que generan electricidad por una conversión fotoeléctrica.

En ocasiones resulta muy útil realizar conexiones entre varios genera-
dores iguales. Esta conexión puede realizarse de dos maneras y depende
exclusivamente de la necesidad que se tenga:
n Si se desea aumentar el voltaje del circuito, se hace una conexión de
dos o más generadores del mismo voltaje. Esta conexión consiste en
unir el polo positivo de un generador con el polo negativo del otro,
realizando de esta manera una conexión denominada en serie, en
donde el voltaje resultante es la suma del voltaje de cada generador.

© Santillana 187
