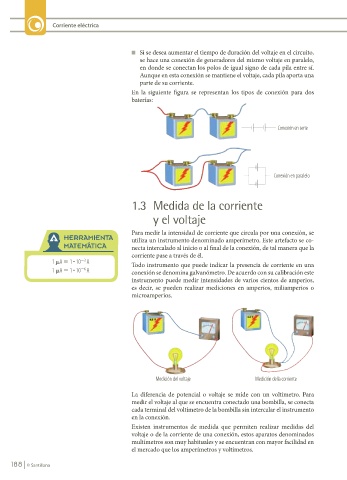

Corriente eléctrica

n Si se desea aumentar el tiempo de duración del voltaje en el circuito,
se hace una conexión de generadores del mismo voltaje en paralelo,
en donde se conectan los polos de igual signo de cada pila entre sí.
Aunque en esta conexión se mantiene el voltaje, cada pila aporta una
parte de su corriente.
En la siguiente figura se representan los tipos de conexión para dos
baterías:

Conexión en serie

Conexión en paralelo

1.3 Medida de la corriente

y el voltaje

Para medir la intensidad de corriente que circula por una conexión, se
HERRAMIENTA utiliza un instrumento denominado amperímetro. Este artefacto se co-
MATEMÁTICA necta intercalado al inicio o al final de la conexión, de tal manera que la
corriente pase a través de él.
1 mA 5 1 ? 10 A Todo instrumento que puede indicar la presencia de corriente en una
23
26
1 mA 5 1 ? 10 A conexión se denomina galvanómetro. De acuerdo con su calibración este
instrumento puede medir intensidades de varios cientos de amperios,
es decir, se pueden realizar mediciones en amperios, miliamperios o
microamperios.

Medición del voltaje Medición de la corriente

La diferencia de potencial o voltaje se mide con un voltímetro. Para
medir el voltaje al que se encuentra conectado una bombilla, se conecta
cada terminal del voltímetro de la bombilla sin intercalar el instrumento
en la conexión.
Existen instrumentos de medida que permiten realizar medidas del
voltaje o de la corriente de una conexión, estos aparatos denominados
multímetros son muy habituales y se encuentran con mayor facilidad en
el mercado que los amperímetros y voltímetros.

188 © Santillana
