Componente: Procesos físicosProcesos físicos

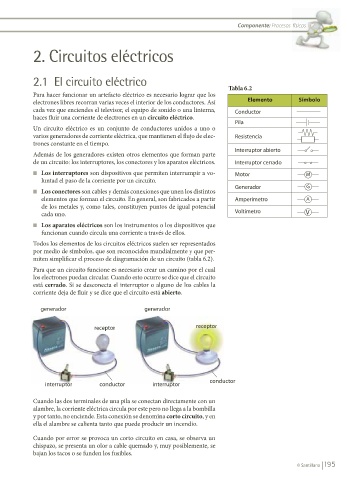

2. Circuitos eléctricos

2.1 El circuito eléctrico
Tabla 6.2
Para hacer funcionar un artefacto eléctrico es necesario lograr que los
electrones libres recorran varias veces el interior de los conductores. Así Elemento Símbolo
cada vez que enciendes el televisor, el equipo de sonido o una linterna, Conductor
haces fluir una corriente de electrones en un circuito eléctrico.
Pila
Un circuito eléctrico es un conjunto de conductores unidos a uno o
varios generadores de corriente eléctrica, que mantienen el flujo de elec- Resistencia
trones constante en el tiempo.
Interruptor abierto
Además de los generadores existen otros elementos que forman parte
de un circuito: los interruptores, los conectores y los aparatos eléctricos. Interruptor cerrado

n Los interruptores son dispositivos que permiten interrumpir a vo- Motor M
luntad el paso de la corriente por un circuito.
Generador G
n Los conectores son cables y demás conexiones que unen los distintos
elementos que forman el circuito. En general, son fabricados a partir Amperímetro A
de los metales y, como tales, constituyen puntos de igual potencial
cada uno. Voltímetro V

n Los aparatos eléctricos son los instrumentos o los dispositivos que
funcionan cuando circula una corriente a través de ellos.

Todos los elementos de los circuitos eléctricos suelen ser representados
por medio de símbolos, que son reconocidos mundialmente y que per-
miten simplificar el proceso de diagramación de un circuito (tabla 6.2).
Para que un circuito funcione es necesario crear un camino por el cual
los electrones puedan circular. Cuando esto ocurre se dice que el circuito
está cerrado. Si se desconecta el interruptor o alguno de los cables la
corriente deja de fluir y se dice que el circuito está abierto.

generador generador

receptor receptor

conductor
interruptor conductor interruptor

Cuando las dos terminales de una pila se conectan directamente con un
alambre, la corriente eléctrica circula por este pero no llega a la bombilla
y por tanto, no enciende. Esta conexión se denomina corto circuito, y en
ella el alambre se calienta tanto que puede producir un incendio.

Cuando por error se provoca un corto circuito en casa, se observa un
chispazo, se presenta un olor a cable quemado y, muy posiblemente, se
bajan los tacos o se funden los fusibles.
