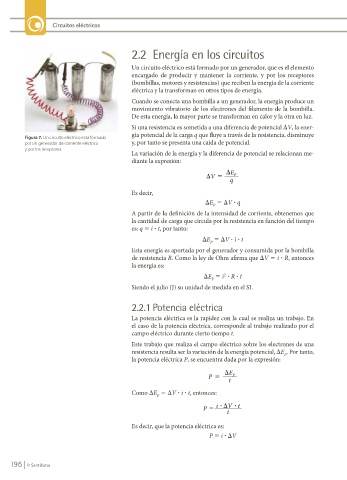

Circuitos eléctricos

2.2 Energía en los circuitos

Un circuito eléctrico está formado por un generador, que es el elemento
encargado de producir y mantener la corriente, y por los receptores
(bombillas, motores y resistencias) que reciben la energía de la corriente
eléctrica y la transforman en otros tipos de energía.
Cuando se conecta una bombilla a un generador, la energía produce un
movimiento vibratorio de los electrones del filamento de la bombilla.
De esta energía, la mayor parte se transforman en calor y la otra en luz.
Si una resistencia es sometida a una diferencia de potencial DV, la ener-
gía potencial de la carga q que fluye a través de la resistencia, disminuye
Figura 7. Un circuito eléctrico está formado
por un generador de corriente eléctrica y, por tanto se presenta una caída de potencial.
y por los receptores.
La variación de la energía y la diferencia de potencial se relacionan me-
diante la expresión:

�E
� �V P
q
Es decir,
DE 5 DV ? q
P
A partir de la definición de la intensidad de corriente, obtenemos que
la cantidad de carga que circula por la resistencia en función del tiempo
es: q 5 i ? t, por tanto:
DE 5 DV ? i ? t
P
Esta energía es aportada por el generador y consumida por la bombilla
de resistencia R. Como la ley de Ohm afirma que DV 5 i ? R, entonces
la energía es:
DE 5 i ? R ? t
2
P
Siendo el julio (J) su unidad de medida en el SI.

2.2.1 Potencia eléctrica

La potencia eléctrica es la rapidez con la cual se realiza un trabajo. En
el caso de la potencia eléctrica, corresponde al trabajo realizado por el
campo eléctrico durante cierto tiempo t.
Este trabajo que realiza el campo eléctrico sobre los electrones de una
resistencia resulta ser la variación de la energía potencial, DE . Por tanto,
P
la potencia eléctrica P, se encuentra dada por la expresión:

� E
P � P
t
Como DE 5 DV ? i ? t, entonces:
P
P � i �? V t ?
t

Es decir, que la potencia eléctrica es:
P 5 i ? DV
