Componente: Procesos físicos

2.5 La electricidad en casa

En las centrales eléctricas, la electricidad que se genera es alterna, y la
tensión se eleva antes de ser transportada a grandes distancias por los
tendidos eléctricos. Luego, en el camino se van poniendo sucesivos trans-
formadores hasta reducir esta tensión a la necesaria en cada caso (desde
10.000 V de tensión, en algunas industrias, hasta 110 V, en las viviendas).
Cuando la energía eléctrica llega a las viviendas, a la entrada de estas es
necesaria la instalación de una serie de elementos de seguridad y control.
n El contador: este aparato mide la energía consumida. Su lectura suele
realizarse cada mes por la compañía eléctrica. Normalmente está
situado fuera de la vivienda.
n Interruptor de control de potencia: este artefacto limita la entrada
de potencia a la vivienda.
n Interruptor diferencial: es un aparato de protección, el cual corta el
suministro de energía cuando detecta fugas o derivaciones.
n Interruptores parciales: sirven para proteger los aparatos de sobre-
cargas.

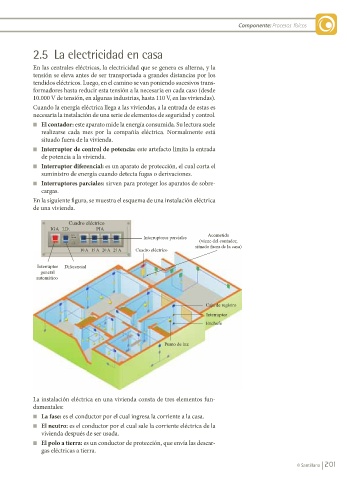

En la siguiente figura, se muestra el esquema de una instalación eléctrica
de una vivienda.

Cuadro eléctrico
IGA I.D. PIA
25 A Acometida
30 mA Interruptores parciales
(viene del contador,
situado fuera de la casa)
10 A 15 A 20 A 25 A Cuadro eléctrico
Interruptor Diferencial
general
automático

Caja de registro
Interruptor
Enchufe

Punto de luz

La instalación eléctrica en una vivienda consta de tres elementos fun-
damentales:
n La fase: es el conductor por el cual ingresa la corriente a la casa.
n El neutro: es el conductor por el cual sale la corriente eléctrica de la
vivienda después de ser usada.
n El polo a tierra: es un conductor de protección, que envía las descar-
gas eléctricas a tierra.
