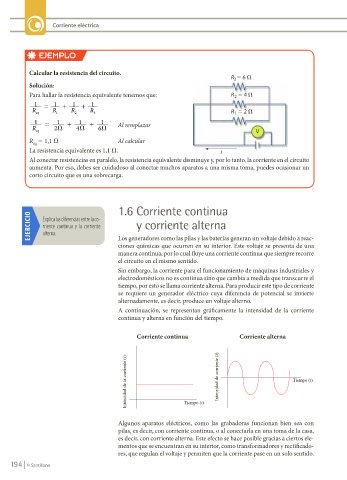

Page 194 - Libro Hipertextos Fisica 2

Corriente eléctrica

EJEMPLO

Calcular la resistencia del circuito.
R � 6 �
3
Solución:
Para hallar la resistencia equivalente tenemos que: R � 4 �
2
1 � 1 � 1 � 1
R eq R 1 R 2 R 3 R � 2 �
1
1 � 1 � 1 � 1
R eq 2 � 4 � 6 � Al remplazar V

R 5 1,1 V Al calcular
eq
La resistencia equivalente es 1,1 V. i
Al conectar resistencias en paralelo, la resistencia equivalente disminuye y, por lo tanto, la corriente en el circuito
aumenta. Por eso, debes ser cuidadoso al conectar muchos aparatos a una misma toma, puedes ocasionar un
corto circuito que es una sobrecarga.

1.6 Corriente continua
EJERCICIO Explica las diferencias entre la co- y corriente alterna
rriente continua y la corriente
alterna.
Los generadores como las pilas y las baterías generan un voltaje debido a reac-
ciones químicas que ocurren en su interior. Este voltaje se presenta de una
manera continua, por lo cual fluye una corriente continua que siempre recorre
el circuito en el mismo sentido.
Sin embargo, la corriente para el funcionamiento de máquinas industriales y
electrodomésticos no es continua sino que cambia a medida que transcurre el
tiempo, por esto se llama corriente alterna. Para producir este tipo de corriente
se requiere un generador eléctrico cuya diferencia de potencial se invierte
alternadamente, es decir, produce un voltaje alterno.
A continuación, se representan gráficamente la intensidad de la corriente
continua y alterna en función del tiempo.

Corriente continua Corriente alterna

Intensidad de la corriente (i) Intensidad de corriente (i) Tiempo (t)

Tiempo (t)

Algunos aparatos eléctricos, como las grabadoras funcionan bien sea con
pilas, es decir, con corriente continua, o al conectarla en una toma de la casa,
es decir, con corriente alterna. Este efecto se hace posible gracias a ciertos ele-
mentos que se encuentran en su interior, como transformadores y rectificado-
res, que regulan el voltaje y permiten que la corriente pase en un solo sentido.
