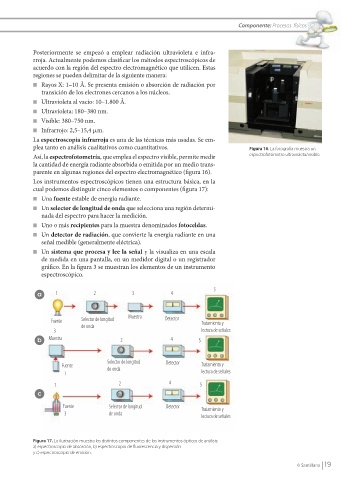

Componente: Procesos  físicos




                  Posteriormente  se  empezó  a  emplear  radiación  ultravioleta  e  infra-
                  rroja. Actualmente podemos clasifi car los métodos espectroscópicos de
                  acuerdo con la región del espectro electromagnético que utilicen. Estas
                  regiones se pueden delimitar de la siguiente manera:
                  n  Rayos X: 1–10 Å. Se presenta emisión o absorción de radiación por
                     transición de los electrones cercanos a los núcleos.
                  n  Ultravioleta al vacío: 10–1.800 Å.
                  n  Ultravioleta: 180–380 nm.
                  n  Visible: 380–750 nm.

                  n  Infrarrojo: 2,5–15,4 m.
                  La espectroscopia infrarroja es una de las técnicas más usadas. Se em-
                  plea tanto en análisis cualitativos como cuantitativos.                   Figura 16. La fotografía muestra un
                  Así, la espectrofotometría, que emplea el espectro visible, permite medir   espectrofotómetro ultravioleta/visible.
                  la cantidad de energía radiante absorbida o emitida por un medio trans-
                  parente en algunas regiones del espectro electromagnético (fi gura 16).
                  Los instrumentos espectroscópicos tienen una estructura básica, en la
                  cual podemos distinguir cinco elementos o componentes (fi gura 17):
                  n  Una fuente estable de energía radiante.
                  n  Un selector de longitud de onda que selecciona una región determi-
                     nada del espectro para hacer la medición.
                  n  Uno o más recipientes para la muestra denominados fotoceldas.
                  n  Un detector de radiación, que convierte la energía radiante en una
                     señal medible (generalmente eléctrica).

                  n  Un sistema que procesa y lee la señal y la visualiza en una escala
                     de medida en una pantalla, en un medidor digital o un registrador
                     gráfi co. En la fi gura 3 se muestran los elementos de un instrumento
                     espectroscópico.

                                                                                5
                    a     1            2            3            4



                                                   Muestra
                        Fuente     Selector de longitud        Detector     Tratamiento y
                                   de onda
                         3                                                  lectura de señales
                    b  Muestra                  2                4         5


                                            Selector de longitud   Detector
                            Fuente          de onda                         Tratamiento y
                             1                                              lectura de señales
                         1                      2                4         5
                    c

                            Fuente          Selector de longitud   Detector  Tratamiento y
                             3              de onda
                                                                            lectura de señales



                  Figura 17. La ilustración muestra los distintos componentes de los instrumentos ópticos de análisis:
                  a) espectroscopio de absorción, b) espectroscopio de fl uorescencia y dispersión
                  y c) espectroscopio de emisión.
