Propagación de las ondas

n Las ondas P, o primarias, son ondas que se transmiten cuando las
partículas del medio se desplazan en la dirección de propagación,
produciendo compresiones y dilataciones en el medio. Por ejemplo, si
se comprime un extremo del resorte y luego se suelta, el material com-
primido se extiende, comprimiendo las partículas que se encuentran
a su alrededor, tal como se muestra en la siguiente figura (C indica la
compresión y D la dilatación):

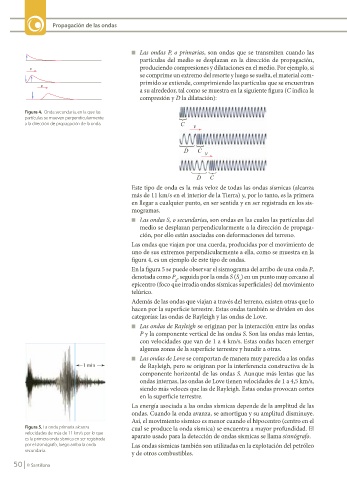

Figura 4. Onda secundaria, en la que las
partículas se mueven perpendicularmente
a la dirección de propagación de la onda.

Este tipo de onda es la más veloz de todas las ondas sísmicas (alcanza
más de 11 km/s en el interior de la Tierra) y, por lo tanto, es la primera
en llegar a cualquier punto, en ser sentida y en ser registrada en los sis-
mogramas.
n Las ondas S, o secundarias, son ondas en las cuales las partículas del
medio se desplazan perpendicularmente a la dirección de propaga-
ción, por ello están asociadas con deformaciones del terreno.
Las ondas que viajan por una cuerda, producidas por el movimiento de
uno de sus extremos perpendicularmente a ella, como se muestra en la
figura 4, es un ejemplo de este tipo de ondas.
En la figura 5 se puede observar el sismograma del arribo de una onda P,
denotada como P , seguida por la onda S (S ) en un punto muy cercano al
g
g
epicentro (foco que irradia ondas sísmicas superficiales) del movimiento
telúrico.
Además de las ondas que viajan a través del terreno, existen otras que lo
hacen por la superficie terrestre. Estas ondas también se dividen en dos
categorías: las ondas de Rayleigh y las ondas de Love.
n Las ondas de Rayleigh se originan por la interacción entre las ondas
P y la componente vertical de las ondas S. Son las ondas más lentas,
con velocidades que van de 1 a 4 km/s. Estas ondas hacen emerger
algunas zonas de la superficie terrestre y hundir a otras.
n Las ondas de Love se comportan de manera muy parecida a las ondas
de Rayleigh, pero se originan por la interferencia constructiva de la
componente horizontal de las ondas S. Aunque más lentas que las
ondas internas, las ondas de Love tienen velocidades de 1 a 4,5 km/s,
siendo más veloces que las de Rayleigh. Estas ondas provocan cortes
en la superficie terrestre.
La energía asociada a las ondas sísmicas depende de la amplitud de las
ondas. Cuando la onda avanza, se amortigua y su amplitud disminuye.
Así, el movimiento sísmico es menor cuando el hipocentro (centro en el
Figura 5. La onda primaria alcanza cual se produce la onda sísmica) se encuentra a mayor profundidad. El
velocidades de más de 11 km/s por lo que aparato usado para la detección de ondas sísmicas se llama sismógrafo.
es la primera onda sísmica en ser registrada
por el sismógrafo, luego arriba la onda Las ondas sísmicas también son utilizadas en la explotación del petróleo
secundaria.
y de otros combustibles.
