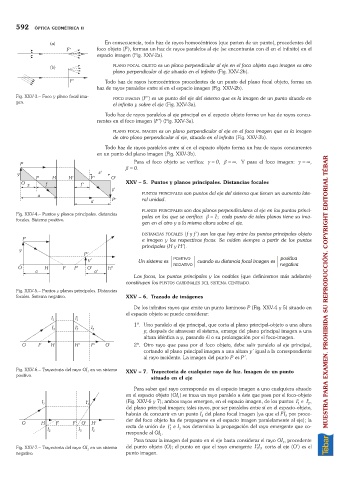

592   ÓPTICA GEOMÉTRICA II


                                      En consecuencia, todo haz de rayos homocéntricos (que parten de un punto), procedentes del
                                   foco objeto (F), forman un haz de rayos paralelos al eje (se encontrarán con él en el infinito) en el
                                   espacio imagen (Fig. XXV-2a).

                                         PLANO FOCAL OBJETO es un plano perpendicular al eje en el foco objeto cuya imagen es otro
                                         plano perpendicular al eje situado en el infinito (Fig. XXV-2b).
                                      Todo haz de rayos homocéntricos procedentes de un punto del plano focal objeto, forma un
                                   haz de rayos paralelos entre sí en el espacio imagen (Fig. XXV-2b).
       Fig. XXV-3.– Foco y plano focal ima-  FOCO IMAGEN (F¢) es un punto del eje del sistema que es la imagen de un punto situado en
       gen.                              el infinito y sobre el eje (Fig. XXV-3a).
                                      Todo haz de rayos paralelos al eje principal en el espacio objeto forma un haz de rayos concu-
                                   rrentes en el foco imagen (F¢) (Fig. XXV-3a).
                                         PLANO FOCAL IMAGEN es un plano perpendicular al eje en el foco imagen que es la imagen
                                         de otro plano perpendicular al eje, situado en el infinito (Fig. XXV-3b).

                                      Todo haz de rayos paralelos entre sí en el espacio objeto forma un haz de rayos concurrentes
                                   en un punto del plano imagen (Fig. XXV-3b).
                                                Para el foco objeto se verifica: g =0, b =¥. Y para el foco imagen: g =¥,
                                             b =0.

                                             XXV – 5. Puntos y planos principales. Distancias focales

                                                   PUNTOS PRINCIPALES son puntos del eje del sistema que tienen un aumento late-
                                                   ral unidad.
                                                   PLANOS PRINCIPALES son dos planos perpendiculares al eje en los puntos princi-
       Fig. XXV-4.– Puntos y planos principales. distancias  pales en los que se verifica: b =1; cada punto de tales planos tiene su ima-
       focales. Sistema positivo.
                                                   gen en el otro y a la misma altura sobre el eje.
                                                   DISTANCIAS FOCALES (f y f¢) son las que hay entre los puntos principales objeto
                                                   e imagen y los respectivos focos. Se miden siempre a partir de los puntos
                                                   principales (H y H¢).

                                                  Un sistema es  POSITIVO  cuando su distancia focal imagen es   positiva
                                                              NEGATIVO                             negativa
                                                Los focos, los puntos principales y los nodales (que definiremos más adelante)
                                             constituyen los PUNTOS CARDINALES DEL SISTEMA CENTRADO.
       Fig. XXV-5.– Puntos y planos principales. Distancias                                                         MUESTRA PARA EXAMEN. PROHIBIDA SU REPRODUCCIÓN. COPYRIGHT EDITORIAL TÉBAR
       focales. Sistema negativo.            XXV – 6. Trazado de imágenes

                                                De los infinitos rayos que emite un punto luminoso P (Fig. XXV-4 y 5) situado en
                                             el espacio objeto se puede considerar:
                                                1º. Uno paralelo al eje principal, que corta al plano principal-objeto a una altura
                                                   y; después de atravesar el sistema, emerge del plano principal imagen a una
                                                   altura idéntica a y, pasando él o su prolongación por el foco-imagen.
                                                2º. Otro rayo que pasa por el foco objeto, debe salir paralelo al eje principal,
                                                   cortando al plano principal imagen a una altura y¢igual a la correspondiente
                                                   al rayo incidente. La imagen del punto P es P¢.
       Fig. XXV-6.– Trayectoria del rayo OI en un sistema  XXV – 7. Trayectoria de cualquier rayo de luz. Imagen de un punto
                                1
       positivo.
                                                      situado en el eje
                                                Para saber qué rayo corresponde en el espacio imagen a uno cualquiera situado
                                             en el espacio objeto (OI ) se traza un rayo paralelo a éste que pasa por el foco-objeto
                                                               1
                                                                                                         I
                                                                                                             I
                                             (Fig. XXV-6 y 7); ambos rayos emergen, en el espacio imagen, de los puntos  ¢ e  ¢ ,
                                                                                                          1
                                                                                                             2
                                             del plano principal imagen; tales rayos, por ser paralelos entre sí en el espacio-objeto,
                                             habrán de concurrir en un punto I del plano focal imagen (ya que el FI por proce-
                                                                                                     2
                                                                        3
                                             der del foco objeto ha de propagarse en el espacio imagen paralelamente al eje); la
                                                            I
                                             recta de unión de  ¢ e I nos determina la propagación del rayo emergente que co-
                                                                3
                                                             1
                                             rresponde al OI .
                                                         1
                                                Para trazar la imagen del punto en el eje basta considerar el rayo OI , procedente
                                                                                                    1
                                                                                          II
       Fig. XXV-7.– Trayectoria del rayo OI en un sistema  del punto objeto (O); el punto en que el rayo emergente  ¢  corta al eje (O¢) es el
                                                                                           13
                                1
       negativo.                             punto imagen.
