482 CAPÍTULO 11 Fuerzas intermoleculares y líquidos y sólidos

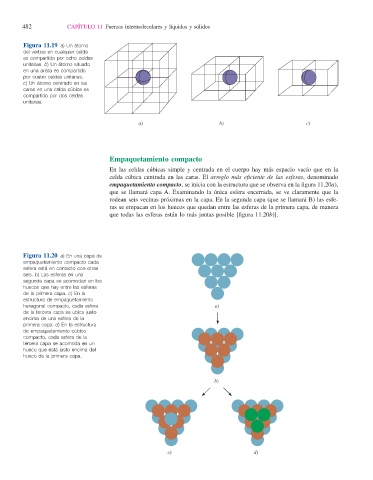

Figura 11.19 a) Un átomo
del vértice en cualquier celda
es compartido por ocho celdas
unitarias. b) Un átomo situado
en una arista es compartido
por cuatro celdas unitarias.
c) Un átomo centrado en las
caras en una celda cúbica es
compartido por dos celdas
unitarias.

a) b) c)

Empaquetamiento compacto
En las celdas cúbicas simple y centrada en el cuerpo hay más espacio vacío que en la
celda cúbica centrada en las caras. El arreglo más efi ciente de las esferas, denominado
empaquetamiento compacto , se inicia con la estructura que se observa en la fi gura 11.20a),
que se llamará capa A. Examinando la única esfera encerrada, se ve claramente que la
rodean seis vecinas próximas en la capa. En la segunda capa (que se llamará B) las esfe-
ras se empacan en los huecos que quedan entre las esferas de la primera capa, de manera
que todas las esferas están lo más juntas posible [fi gura 11.20b)].

Figura 11.20 a) En una capa de
empaquetamiento compacto cada
esfera está en contacto con otras
seis. b) Las esferas en una
segunda capa se acomodan en los
huecos que hay entre las esferas
de la primera capa. c) En la
estructura de empaquetamiento
hexagonal compacto, cada esfera a)
de la tercera capa se ubica justo
encima de una esfera de la
primera capa. d) En la estructura
de empaquetamiento cúbico
compacto, cada esfera de la
tercera capa se acomoda en un
hueco que está justo encima del
hueco de la primera capa.

b)

c) d)
