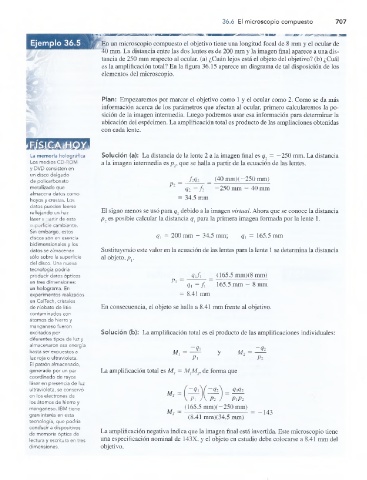

36.ó El microscopio compuesto 707
mmrt ww i;i
Ejemplo 36.5 En un microscopio compuesto el objetivo tiene una longitud focal de 8 mm y el ocular de
40 mm. La distancia entre las dos lentes es de 200 mm y la imagen final aparece a una dis­
tancia de 250 mm respecto al ocular, (a) ¿Cuán lejos está el objeto del objetivo? (b) ¿Cuál
es la amplificación total? En la figura 36.15 aparece un diagrama de tal disposición de los
elementos del microscopio.

Plan: Empezaremos por marcar el objetivo como 1 y el ocular como 2. Como se da más
información acerca de los parámetros que afectan al ocular, primero calcularemos la po­
sición de la imagen intermedia. Luego podremos usar esa información para determinar la
ubicación del espécimen. La amplificación total es producto de las ampliaciones obtenidas
con cada lente.

La memoria holográfica Solución (a): La distancia de la lente 2 a la imagen final es q0 = —250 mm. La distancia
Los medios CD-ROM a la imagen intermedia es p„ que se halla a partir de la ecuación de las lentes.
y DVD consisten en
un disco delgado
fl<l2 __ (40 mm)(—250 mm)
de policarbonato ________
metalizado que Pi q2 ~ f 2 —250 mm — 40 mm
almacena datos como
= 34.5 mm
hoyos y crestas. Los
datos pueden leerse
reflejando un haz El signo menos se usó para q, debido a la imagen virtual. Ahora que se conoce la distancia
láser a partir de esta p7 es posible calcular la distancia ql para la primera imagen formada por la lente 1.
superficie cambiante.
Sin embargo, estos
discos son en esencia ql = 200 mm — 34.5 mm; qx = 165.5 mm
bidimensionales y los
datos se almacenan Sustituyendo este valor en la ecuación de las lentes para la lente 1 se determina la distancia
sólo sobre la superficie al objeto, p y
del disco. Una nueva
tecnología podría
producir datos ópticos _ <7i/i _ (165.5 mm)(8 mm)
en tres dimensiones: Pi £/, - /j 165.5 mm — 8 mm
un holograma. En
experimentos realizados = 8.41 mm
en CalTech, cristales
de niobato de litio En consecuencia, el objeto se halla a 8.41 mm frente al objetivo.
contaminados con
átomos de hierro y
manganeso fueron
excitados por Solución (b): La amplificación total es el producto de las amplificaciones individuales:
diferentes tipos de luz y
almacenaron esa energía
..
hasta ser expuestos a M, _l?i y M, ~ ch
luz roja o ultravioleta. P i Pi
El patrón almacenado,
generado por un par La amplificación total es M T = M M„ de forma que
coordinado de rayos
láser en presencia de luz
ultravioleta, se conservó 'Ql -Ql m i
M T =
en los electrones de
P\ J \ P l J PlP2
los átomos de hierro y
manganeso. IBM tiene (165.5 mm)(—250 mm)
MT = = -143
gran interés en esta
(8.41 mm)(34.5 mm)
tecnología, que podría
conducirá dispositivos
de memoria óptica de La amplificación negativa indica que la imagen final está invertida. Este microscopio tiene
lectura y escritura en tres una especificación nominal de 143X, y el objeto en estudio debe colocarse a 8.41 mm del
dimensiones. objetivo.
