706 Capítulo 36 Lentes e instrumentos ópticos
Lente 1 Lente 2

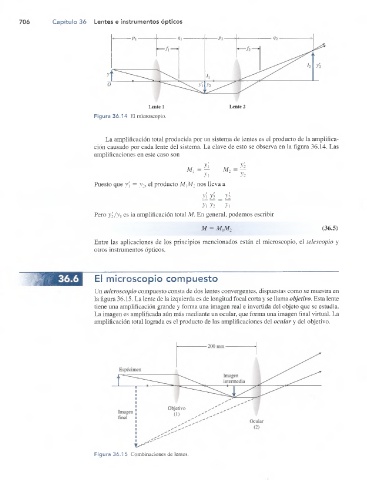

Figura 36.14 El microscopio.
La amplificación total producida por un sistema de lentes es el producto de la amplifica
ción causado por cada lente del sistema. La clave de esto se observa en la figura 36.14. Las
amplificaciones en este caso son
vi ví
M, = — Af, = —
Vi " }’2
Puesto que y[ = y2, el producto M XM2 nos lleva a
z í z í = z i
}’l >2 }’l
Pero y'2/yi es la amplificación total M. En general, podemos escribir
M = M,M, (36.5)
Entre las aplicaciones de los principios mencionados están el microscopio, el telescopio y
otros instrumentos ópticos.
¿'S ■ V E! microscopio compuesto
Un microscopio compuesto consta de dos lentes convergentes, dispuestas como se muestra en
la figura 36.15. La lente de la izquierda es de longitud focal corta y se llama objetivo. Esta lente
tiene una amplificación grande y forma una imagen real e invertida del objeto que se estudia.
La imagen es amplificada aún más mediante un ocular, que forma una imagen final virtual. La
amplificación total lograda es el producto de las amplificaciones del ocular y del objetivo.
Figura 36.15 Combinaciones de lentes.
