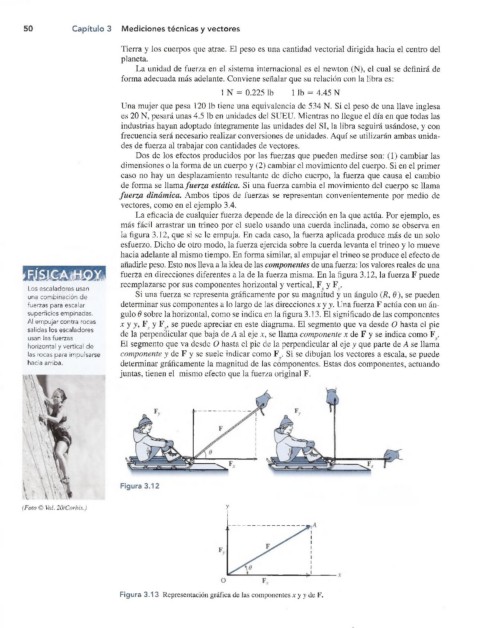

50         Capítulo 3   Mediciones técnicas y vectores

                              Tierra y los cuerpos que atrae. El peso es una cantidad vectorial dirigida hacia el centro del
                              planeta.
                                  La unidad de fuerza en el sistema internacional es el newton (N), el cual se definirá de
                              forma adecuada más adelante. Conviene señalar que su relación con la libra es:

                                                       1 N  =  0.225 Ib   1 Ib  =  4.45 N
                              Una mujer que pesa 120 Ib tiene una equivalencia de 534 N.  Si el peso de una llave inglesa
                              es 20 N, pesará unas 4.5 Ib en unidades del SUEU. Mientras no llegue el día en que todas las
                              industrias hayan adoptado íntegramente las unidades del SI, la libra seguirá usándose, y con
                              frecuencia será necesario realizar conversiones de unidades. Aquí se utilizarán ambas unida­
                              des de fuerza al trabajar con cantidades de vectores.
                                  Dos de los efectos producidos por las fuerzas que pueden medirse son:  (1) cambiar las
                              dimensiones o la forma de un cuerpo y (2) cambiar el movimiento del cuerpo. Si en el primer
                              caso  no hay  un  desplazamiento resultante de  dicho  cuerpo,  la fuerza que causa el  cambio
                              de forma se llama fuerza estática.  Si una fuerza cambia el movimiento del cuerpo se llama
                              fuerza  dinámica.  Ambos  tipos  de fuerzas  se  representan  convenientemente  por medio  de
                              vectores, como en el ejemplo 3.4.
                                  La eficacia de cualquier fuerza depende de la dirección en la que actúa. Por ejemplo, es
                              más fácil  arrastrar un trineo por el  suelo usando una cuerda inclinada,  como  se observa en
                              la figura 3.12, que si se le empuja. En cada caso, la fuerza aplicada produce más de un solo
                              esfuerzo. Dicho de otro modo, la fuerza ejercida sobre la cuerda levanta el trineo y lo mueve
                              hacia adelante al mismo tiempo. En forma similar, al empujar el trineo se produce el efecto de
                              añadirle peso. Esto nos lleva a la idea de las componentes de una fuerza: los valores reales de una
                              fuerza en direcciones diferentes a la de la fuerza misma. En la figura 3.12, la fuerza F puede
                              reemplazarse por sus componentes horizontal y vertical, Fr y F .
        Los escaladores usan
        una combinación de        Si una fuerza se representa gráficamente por su magnitud y un ángulo (R, 0), se pueden
        fuerzas para escalar   determinar sus componentes a lo largo de las direcciones x y  y. Una fuerza F actúa con un án­
        superficies empinadas.  gulo d sobre la horizontal, como se indica en la figura 3.13. El significado de las componentes
        Al empujar contra rocas   x y y> Fv y F,, se puede apreciar en este diagrama.  El segmento que va desde O hasta el pie
        salidas los escaladores   de la perpendicular que baja de A al eje x, se llama componente x de F y se indica como F .
        usan las fuerzas
        horizontal y vertical de   El segmento que va desde O hasta el pie de la perpendicular al eje y que parte de A se llama
        las rocas para impulsarse   componente y de F y se suele indicar como F,.  Si se dibujan los vectores a escala, se puede
        hacia arriba.         determinar gráficamente la magnitud de las componentes. Estas dos componentes, actuando
                              juntas, tienen el  mismo efecto que la fuerza original F.


















      (Foto © Vol. 20/Corbis.)                          y












                              Figura 3.13  Representación gráfica de las componentes x y y de F.
