668 Capítulo 34 Reflexión y espejos

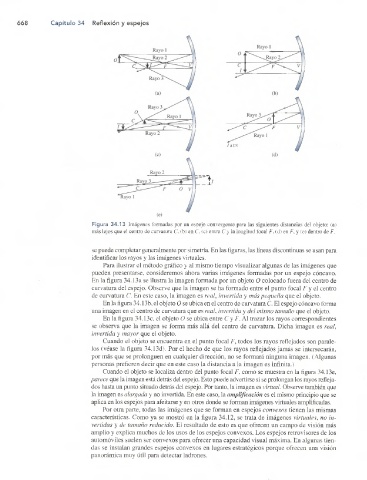

Figura 34.13 Imágenes formadas por un espejo convergente para las siguientes distancias del objeto: (a)
más lejos que el centro de curvatura C. (b) en C, (c) entre C y la longitud focal F, (d) en F, y (e) dentro de F.

se puede completar generalmente por simetría. En las figuras, las líneas discontinuas se usan para
identificar los rayos y las imágenes virtuales.
Para ilustrar el método gráfico y al mismo tiempo visualizar algunas de las imágenes que
pueden presentarse, consideremos ahora varias imágenes formadas por un espejo cóncavo.
En la figura 34.13a se ilustra la imagen formada por un objeto O colocado fuera del centro de
curvatura del espejo. Observe que la imagen se ha formado entre el punto focal F y el centro
de curvatura C. En este caso, la imagen es real, invertida y más pequeña que el objeto.
En la figura 34.13b, el objeto O se ubica en el centro de curvatura C. El espejo cóncavo forma
una imagen en el centro de curvatura que es real, invertida y del mismo tamaño que el objeto.
En la figura 34.13c, el objeto O se ubica entre C y F. Al trazar los rayos correspondientes
se observa que la imagen se forma más allá del centro de curvatura. Dicha imagen es real,
invertida y mayor que el objeto.
Cuando el objeto se encuentra en el punto focal F, todos los rayos reflejados son parale­
los (véase la figura 34.13d). Por el hecho de que los rayos reflejados jamás se intersecarán,
por más que se prolonguen en cualquier dirección, no se formará ninguna imagen. (Algunas
personas prefieren decir que en este caso la distancia a la imagen es infinita.)
Cuando el objeto se localiza dentro del punto focal F, como se muestra en la figura 34.13e,
parece que la imagen está detrás del espejo. Esto puede advertirse si se prolongan los rayos refleja­
dos hasta un punto simado detrás del espejo. Por tanto, la imagen es virtual. Observe también que
la imagen es alargada y no invertida. En este caso, la amplificación es el mismo principio que se
aplica en los espejos para afeitarse y en otros donde se forman imágenes virtuales amplificadas.
Por otra parte, todas las imágenes que se forman en espejos convexos tienen las mismas
características. Como ya se mostró en la figura 34.12, se trata de imágenes virtuales, no in­
vertidas y de tamaño reducido. El resultado de esto es que ofrecen un campo de visión más
amplio y explica muchos de los usos de los espejos convexos. Los espejos retrovisores de los
automóviles suelen ser convexos para ofrecer una capacidad visual máxima. En algunas tien­
das se instalan grandes espejos convexos en lugares estratégicos porque ofrecen una visión
panorámica muy útil para detectar ladrones.
