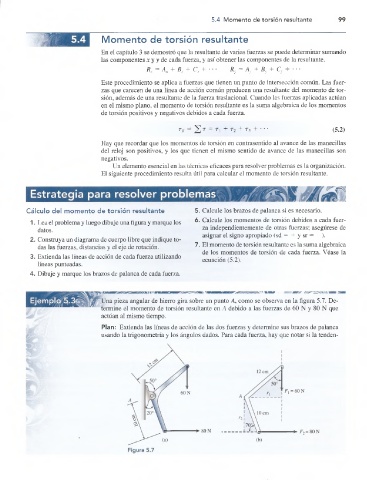

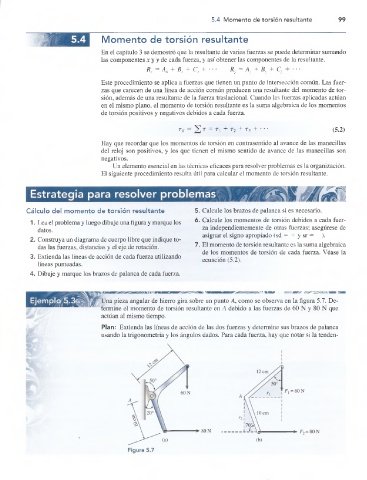

5.4  M om ento de torsión  resultante   99

                                 Momento de torsión  resultante

                                 En el capítulo 3 se demostró que la resultante de varias fuerzas se puede determinar sumando
                                 las componentes x y y de cada fuerza, y así obtener las componentes de la resultante.
                                               R,  = Ax  +  Bx  +  Cx  +  •  • •   Ry  = Ay  +  By  +  Cy  +  • • •

                                 Este procedimiento se aplica a fuerzas que tienen un punto de intersección común. Las fuer­
                                 zas que carecen de una línea de acción común producen una resultante del momento de tor­
                                 sión, además de una resultante de la fuerza traslacional. Cuando las fuerzas aplicadas actúan
                                 en el mismo plano, el momento de torsión resultante es la suma algebraica de los momentos
                                 de torsión positivos y negativos debidos a cada fuerza.

                                                          rR  =  2  T  =   Ti  +   t 2  +   t 3  +   "  '   (5.2)

                                 Hay que recordar que los momentos de torsión en contrasentido al avance de las manecillas
                                 del reloj  son  positivos,  y  los  que tienen el mismo  sentido  de  avance  de  las  manecillas  son
                                 negativos.
                                     Un elemento esencial en las técnicas eficaces para resolver problemas es la organización.
                                 El siguiente procedimiento resulta útil para calcular el momento de torsión resultante.





         Cálculo  del  m o m e n to   d e torsión  resultante   5.  Calcule los brazos de palanca si es necesario.
                                                                 Calcule los momentos de torsión debidos a cada fuer­
           1.  Lea el problema y luego dibuje una figura y marque los
                                                                 za independientemente  de  otras  fuerzas;  asegúrese de
             datos.
                                                                 asignar el signo apropiado (sd =  +  y sr =  —).
           2. Construya un diagrama de cuerpo libre que indique to­
                                                                 El momento de torsión resultante es la suma algebraica
             das las fuerzas, distancias y el eje de rotación.   ^ '
                                                                 de  los  momentos  de torsión  de  cada fuerza.  Véase  la
           3. Extienda las líneas de acción de cada fuerza utilizando
                                                                 ecuación (5.2).
             líneas punteadas.
           4. Dibuje y marque los brazos de palanca de cada fuerza.


                                 Una pieza angular de hierro gira sobre un punto A, como se observa en la figura 5.7.  De­
                                 termine el momento de  torsión resultante en A  debido  a las fuerzas  de 60 N y  80  N  que
                                 actúan al mismo tiempo.
                                 Plan:  Extienda las líneas de acción de las dos fuerzas y determine sus brazos de palanca
                                 usando la trigonometría y los ángulos dados. Para cada fuerza, hay que notar si la tenden-

















                                                               *-80
