5.2 El brazo de palanca 95

(b)

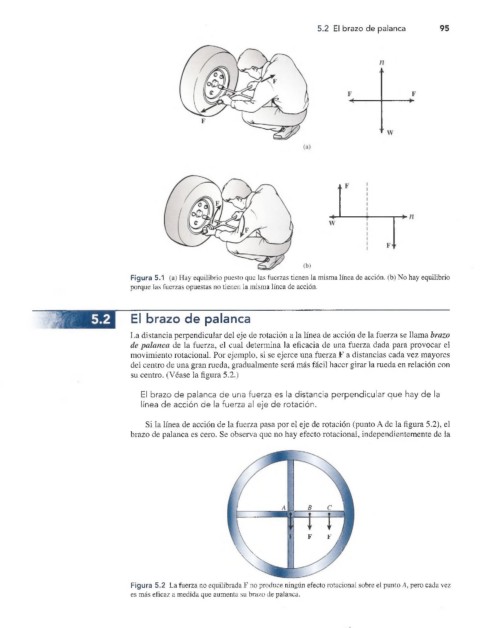

Figura 5.1 (a) Hay equilibrio puesto que las fuerzas tienen la misma línea de acción, (b) No hay equilibrio
porque las fuerzas opuestas no tienen la misma línea de acción.

E! brazo de palanca
iñ,
La distancia perpendicular del eje de rotación a la línea de acción de la fuerza se llama brazo
de palanca de la fuerza, el cual determina la eficacia de una fuerza dada para provocar el
movimiento rotacional. Por ejemplo, si se ejerce una fuerza F a distancias cada vez mayores
del centro de una gran rueda, gradualmente será más fácil hacer girar la rueda en relación con
su centro. (Véase la figura 5.2.)

El brazo de palanca de una fuerza es la distancia perpendicular que hay de la
línea de acción de la fuerza al eje de rotación.

Si la línea de acción de la fuerza pasa por el eje de rotación (punto A de la figura 5.2), el
brazo de palanca es cero. Se observa que no hay efecto rotacional, independientemente de la

I A | B c 1

i i
\ Ii F f A
\
\ \ J m
\ \
X v

Figura 5.2 La fuerza no equilibrada F no produce ningún efecto rotacional sobre el punto A, pero cada vez
es más eficaz a medida que aumenta su brazo de palanca.
