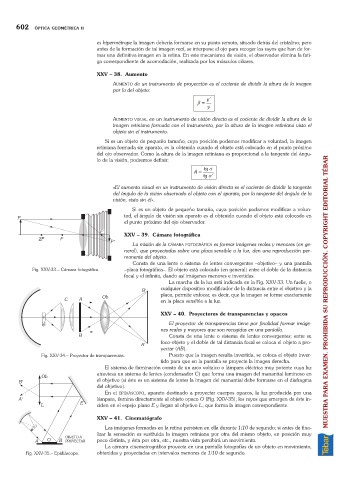

602 ÓPTICA GEOMÉTRICA II

es hipermétrope la imagen debería formarse en su punto remoto, situado detrás del cristalino; pero
antes de la formación de tal imagen real, se interpone el ojo para recoger los rayos que han de for-
mar una definitiva imagen en la retina. En este mecanismo de visión, el observador elimina la fati-
ga correspondiente de acomodación, realizada por los músculos ciliares.

XXV – 38. Aumento
AUMENTO de un instrumento de proyección es el cociente de dividir la altura de la imagen
por la del objeto:
y ¢
b =
y
AUMENTO VISUAL en un instrumento de visión directa es el cociente de dividir la altura de la
imagen retiniana formada con el instrumento, por la altura de la imagen retiniana visto el
objeto sin el instrumento.
Si es un objeto de pequeño tamaño, cuya posición podemos modificar a voluntad, la imagen
retiniana formada sin aparato, es la obtenida cuando el objeto está colocado en el punto próximo
del ojo observador. Como la altura de la imagen retiniana es proporcional a la tangente del ángu-
lo de la visión, podremos definir:
tg a
A =
tg a ¢
«El aumento visual en un instrumento de visión directa es el cociente de dividir la tangente
del ángulo de la visión observado el objeto con el aparato, por la tangente del ángulo de la
visión, visto sin él».
Si es un objeto de pequeño tamaño, cuya posición podamos modificar a volun-
tad, el ángulo de visión sin aparato es el obtenido cuando el objeto está colocado en
el punto próximo del ojo observador.

XXV – 39. Cámara fotográfica
La misión de la CÁMARA FOTOGRÁFICA es formar imágenes reales y menores (en ge-
neral), que proyectadas sobre una placa sensible a la luz, den una reproducción per-
manente del objeto.
Consta de una lente o sistema de lentes convergentes –objetivo– y una pantalla
Fig. XXV-33.– Cámara fotográfica. –placa fotográfica–. El objeto está colocado (en general) entre el doble de la distancia
focal y el infinito, dando así imágenes menores e invertidas.
La marcha de la luz está indicada en la Fig. XXV-33. Un fuelle, o
cualquier dispositivo modificador de la distancia entre el objetivo y la
placa, permite enfocar, es decir, que la imagen se forme exactamente MUESTRA PARA EXAMEN. PROHIBIDA SU REPRODUCCIÓN. COPYRIGHT EDITORIAL TÉBAR
en la placa sensible a la luz.

XXV – 40. Proyectores de transparencias y opacos
El proyector de transparencias tiene por finalidad formar imáge-
nes reales y mayores que son recogidas en una pantalla.
Consta de una lente o sistema de lentes convergentes; entre su
foco-objeto y el doble de tal distancia focal se coloca el objeto a pro-
yectar (AB).
Fig. XXV-34.– Proyector de transparencias. Puesto que la imagen resulta invertida, se coloca el objeto inver-
tido para que en la pantalla se proyecte la imagen derecha.
El sistema de iluminación consta de un arco voltaico o lámpara eléctrica muy potente cuya luz
atraviesa un sistema de lentes (condensador C) que forma una imagen del manantial luminoso en
el objetivo (si éste es un sistema de lentes la imagen del manantial debe formarse en el diafragma
del objetivo).
En el EPIDIÁSCOPO, aparato destinado a proyectar cuerpos opacos, la luz producida por una
lámpara, ilumina directamente al objeto opaco O (Fig. XXV-35); los rayos que emergen de éste in-
ciden en el espejo plano E y llegan al objetivo L, que forma la imagen correspondiente.

XXV – 41. Cinematógrafo
Las imágenes formadas en la retina persisten en ella durante 1/10 de segundo; si antes de fina-
lizar la sensación es sustituida la imagen retiniana por otra del mismo objeto, en posición muy
poco distinta, y ésta por otra, etc., nuestra vista percibirá un movimiento.
La cámara cinematrográfica proyecta en una pantalla fotografías de un objeto en movimiento,
Fig. XXV-35.– Epidiáscopo. obtenidas y proyectadas en intervalos menores de 1/10 de segundo.
