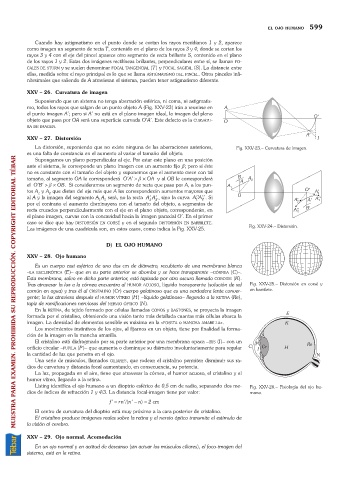

EL OJO HUMANO 599
Cuando hay astigmatismo en el punto donde se cortan los rayos meridianos 1 y 2, aparece
como imagen un segmento de recta T, contenido en el plano de los rayos 3 y 4; donde se cortan los
rayos 3 y 4 con el eje del pincel aparece otro segmento de recta brillante S, contenido en el plano
de los rayos 1 y 2. Estas dos imágenes rectilíneas brillantes, perpendiculares entre sí, se llaman FO-
CALES DE STURM y se suelen denominar FOCAL TANGENCIAL (T) y FOCAL SAGITAL (S). La distancia entre
ellas, medida sobre el rayo principal es lo que se llama ASTIGMATISMO DEL PINCEL. Otros pinceles infi-
nitesimales que saliendo de A atraviesan el sistema, pueden tener astigmatismo diferente.
XXV 26. Curvatura de imagen
Suponiendo que un sistema no tenga aberración esférica, ni coma, ni astigmatis-
mo, todos los rayos que salgan de un punto objeto A (Fig. XXV-23) irán a reunirse en
el punto imagen A¢; pero si A¢no está en el plano imagen ideal, la imagen del plano
objeto que pasa por OA será una superficie curvada O¢A¢. Este defecto es la CURVATU-
RA DE IMAGEN.
XXV 27. Distorsión
La distorsión, suponiendo que no existe ninguna de las aberraciones anteriores, Fig. XXV-23. Curvatura de imagen.
es una falta de constancia en el aumento al variar el tamaño del objeto.
MUESTRA PARA EXAMEN. PROHIBIDA SU REPRODUCCIÓN. COPYRIGHT EDITORIAL TÉBAR
Supongamos un plano perpendicular al eje. Por estar este plano en una posición
ante el sistema, le corresponde un plano imagen con un aumento fijo b; pero si éste
no es constante con el tamaño del objeto y suponemos que el aumento crece con tal
tamaño, al segmento OA le corresponderá O¢A¢>b ´OA y al OB le corresponderá
el O¢B¢>b ´OB. Si consideramos un segmento de recta que pasa por A, a los pun-
tos A y A que distan del eje más que A les corresponderán aumentos mayores que
1
2
AA
, sino la curva AA
. Si
al A y la imagen del segmento A A será, no la recta ¢¢ 1 ¢¢ ¢¢
2
2
1
1
2
por el contrario el aumento disminuyera con el tamaño del objeto, a segmentos de
recta cruzados perpendicularmente con el eje en el plano objeto, corresponderán, en
el plano imagen, curvas con la concavidad hacia la imagen paraxial O¢. En el primer
caso se dice que hay DISTORSIÓN EN CORSÉ y en el segundo DISTORSIÓN EN BARRILETE.
Las imágenes de una cuadrícula son, en estos casos, como indica la Fig. XXV-25. Fig. XXV-24. Distorsión.
D) EL OJO HUMANO
XXV 28. Ojo humano
Es un cuerpo casi esférico de uno dos cm de diámetro, recubierto de una membrana blanca
LA ESCLERÓTICA (E) que en su parte anterior se abomba y se hace transparente CÓRNEA (C).
Esta membrana, salvo en dicha parte anterior, está tapizada por otra oscura llamada COROIDE (K).
Tras atravesar la luz a la córnea encuentra al HUMOR ACUOSO, líquido transparente (solución de sal Fig. XXV-25. Distorsión en corsé y
común en agua) y tras él al CRISTALINO (Cr) cuerpo gelatinoso que es una verdadera lente conver- en barrilete.
gente; la luz atraviesa después el HUMOR VÍTREO (H) líquido gelatinoso llegando a la RETINA (Re),
tapiz de ramificaciones nerviosas del NERVIO ÓPTICO (N).
En la RETINA, de tejido formado por células llamadas CONOS y BASTONES, se proyecta la imagen
formada por el cristalino, obteniendo una visión tanto más detallada cuantas más células abarca la
imagen. La densidad de elementos sensible es máxima en la «FOSETA o MANCHA AMARILLA».
Los movimientos instintivos de los ojos, al fijarnos en un objeto, tiene por finalidad la forma-
ción de la imagen en la mancha amarilla.
El cristalino está diafragmado por su parte anterior por una membrana opaca IRIS (I) con un
orificio circular PUPILA (P) que aumenta o disminuye su diámetro involuntariamente para regular
la cantidad de luz que penetra en el ojo.
Una serie de músculos, llamados CILIARES, que rodean el cristalino permiten disminuir sus ra-
dios de curvatura y distancia focal aumentando, en consecuencia, su potencia.
La luz, propagada en el aire, tiene que atravesar la córnea, el humor acuoso, el cristalino y el
humor vítreo, llegando a la retina.
Listing identifica el ojo humano a un dioptrio esférico de 0,5 cm de radio, separando dos me- Fig. XXV-26. Fisiología del ojo hu-
dios de índices de refracción 1 y 4/3. La distancia focal-imagen tiene por valor: mano.
f¢=rn¢/(n¢ n) =2 cm
El centro de curvatura del dioptrio está muy próximo a la cara posterior de cristalino.
El cristalino produce imágenes reales sobre la retina y el nervio óptico transmite el estímulo de
la visión al cerebro.
XXV 29. Ojo normal. Acomodación
En un ojo normal y en actitud de descanso (sin actuar los músculos ciliares), el foco-imagen del
sistema, está en la retina.
