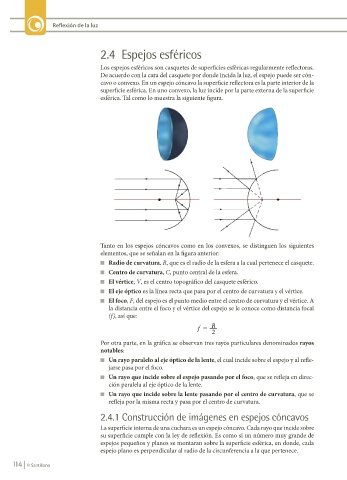

Page 114 - Libro Hipertextos Fisica 2

Reflexión de la luz

2.4 Espejos esféricos

Los espejos esféricos son casquetes de superficies esféricas regularmente reflectoras.
De acuerdo con la cara del casquete por donde incida la luz, el espejo puede ser cón-
cavo o convexo. En un espejo cóncavo la superficie reflectora es la parte interior de la
superficie esférica. En uno convexo, la luz incide por la parte externa de la superficie
esférica. Tal como lo muestra la siguiente figura.

Tanto en los espejos cóncavos como en los convexos, se distinguen los siguientes
elementos, que se señalan en la figura anterior:
n Radio de curvatura, R, que es el radio de la esfera a la cual pertenece el casquete.
n Centro de curvatura, C, punto central de la esfera.
n El vértice, V, es el centro topográfico del casquete esférico.
n El eje óptico es la línea recta que pasa por el centro de curvatura y el vértice.
n El foco, F, del espejo es el punto medio entre el centro de curvatura y el vértice. A
la distancia entre el foco y el vértice del espejo se le conoce como distancia focal
(f), así que:
R
f 5
2
Por otra parte, en la gráfica se observan tres rayos particulares denominados rayos
notables:
n Un rayo paralelo al eje óptico de la lente, el cual incide sobre el espejo y al refle-
jarse pasa por el foco.
n Un rayo que incide sobre el espejo pasando por el foco, que se refleja en direc-
ción paralela al eje óptico de la lente.
n Un rayo que incide sobre la lente pasando por el centro de curvatura, que se
refleja por la misma recta y pasa por el centro de curvatura.

2.4.1 Construcción de imágenes en espejos cóncavos
La superficie interna de una cuchara es un espejo cóncavo. Cada rayo que incide sobre
su superficie cumple con la ley de reflexión. Es como si un número muy grande de
espejos pequeños y planos se montaran sobre la superficie esférica, en donde, cada
espejo plano es perpendicular al radio de la circunferencia a la que pertenece.
