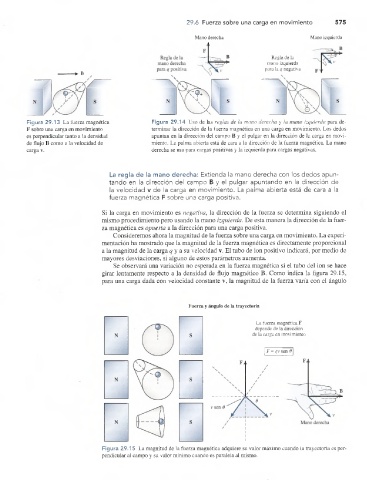

29.6 Fuerza sobre una carga en movimiento 575

Mano derecha Mano izquierda

Regla de la
mano izquierda
para la q negativa
-► B

Figura 29.13 La fuerza magnética Figura 29.14 Uso de las reglas de la mano derecha y la mano izquierda para de­
F sobre una carga en movimiento terminar la dirección de la fuerza magnética en una carga en movimiento. Los dedos
es perpendicular tanto a la densidad apuntan en la dirección del campo B y el pulgar en la dirección de la carga en movi­
de flujo B como a la velocidad de miento. La palma abierta está de cara a la dirección de la fuerza magnética. La mano
carga v. derecha se usa para cargas positivas y la izquierda para cargas negativas.

La regla de la mano derecha: Extienda la mano derecha con los dedos apun­
tando en la dirección del campo B y el pulgar apuntando en la dirección de
la velocidad v de la carga en movimiento. La palma abierta está de cara a la
fuerza magnética F sobre una carga positiva.

Si la carga en movimiento es negativa, la dirección de la fuerza se determina siguiendo el
mismo procedimiento pero usando la mano izquierda. De esta manera la dirección de la fuer­
za magnética es opuesta a la dirección para una carga positiva.
Consideremos ahora la magnitud de la fuerza sobre una carga en movimiento. La experi­
mentación ha mostrado que la magnitud de la fuerza magnética es directamente proporcional
a la magnitud de la carga q y a su velocidad v. El tubo de ion positivo indicará, por medio de
mayores desviaciones, si alguno de estos parámetros aumenta.
Se observará una variación no esperada en la fuerza magnética si el tubo del ion se hace
girar lentamente respecto a la densidad de flujo magnético B. Como indica la figura 29.15,
para una carga dada con velocidad constante v, la magnitud de la fuerza varía con el ángulo

Fuerza y ángulo de la trayectoria

La fuerza magnética F
depende de la dirección
de la carga en movimiento

F = qv sen 6

Figura 29.15 La magnitud de la fuerza magnética adquiere su valor máximo cuando la trayectoria es per­
pendicular al campo y su valor mínimo cuando es paralela al mismo.
