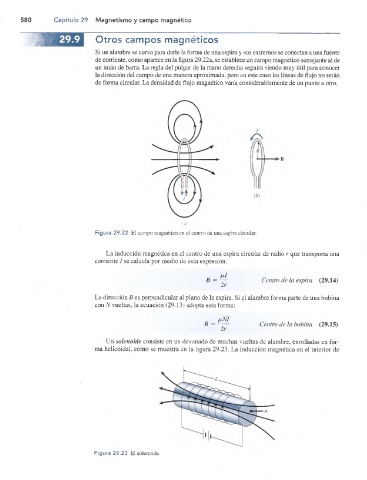

Page 599 - Física Tippens: Conceptos y Aplicaciones, Séptima Edición Revisada

580 Capítulo 29 Magnetismo y campo magnético

Otros campos magnéticos

Si un alambre se curva para darle la forma de una espira y sus extremos se conectan a una fuente
de comente, como aparece en la figura 29.22a, se establece un campo magnético semejante al de
un imán de barra. La regla del pulgar de la mano derecha seguirá siendo muy útil para conocer
la dirección del campo de una manera aproximada, pero en este caso las líneas de flujo no serán
de forma circular. La densidad de flujo magnético varía considerablemente de un punto a otro.

(a)
Figura 29.22 El campo magnético en el centro de una espira circular.

La inducción magnética en el centro de una espira circular de radio r que transporta una
corriente I se calcula por medio de esta expresión:

¡±I
B = —— Centro de la espira (29.14)
2 r
La dirección B es perpendicular al plano de la espira. Si el alambre forma parte de una bobina
con N vueltas, la ecuación (29.13) adopta esta forma:

fj.NI
B = —— Centro de la bobina (29.15)
2 r
Un solenoide consiste en un devanado de muchas vueltas de alambre, enrolladas en for­
ma helicoidal, como se muestra en la figura 29.23. La inducción magnética en el interior de

Figura 29.23 El solenoide.
