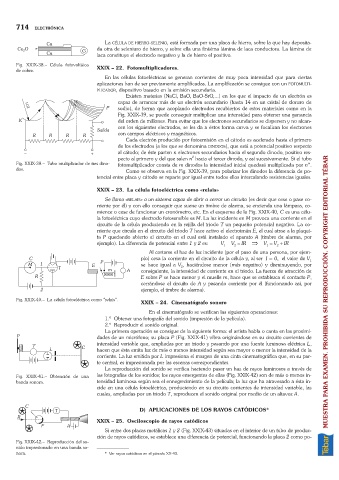

714 ELECTRÓNICA
La CÉLULA DE HIERRO-SELENIO, está formada por una placa de hierro, sobre la que hay deposita-
da otra de seleniuro de hierro, y sobre ella una finísima lámina de laca conductora. La lámina de
laca constituye el electrodo negativo y la de hierro el positivo.
Fig. XXIX-38. Célula fotovoltáica XXIX 22. Fotomultiplicadores.
de cobre.
En las células fotoeléctricas se generan corrientes de muy poca intensidad que para ciertas
aplicaciones han de ser previamente amplificadas. La amplificación se consigue con un FOTOMULTI-
PLICADOR, dispositivo basado en la emisión secundaria.
Existen materias (NaCl, BaO, BaO-SrO,...) en los que el impacto de un electrón es
capaz de arrancar más de un electrón secundario (hasta 14 en un cristal de cloruro de
sodio), de forma que acoplando electrodos recubiertos de estos materiales como en la
Fig. XXIX-39, se puede conseguir multiplicar una intensidad para obtener una ganancia
del orden de millones. Para evitar que los electrones secundarios se dispersen y no alcan-
cen los siguientes electrodos, se les da a éstos forma curva y se focalizan los electrones
con campos eléctricos y magnéticos.
Cada electrón producido por fotoemisión en el cátodo es acelerado hasta el primero
de los electrodos (a los que se denomina DINODOS), que está a potencial positivo respecto
al cátodo; de éste parten n electrones secundarios hacia el segundo dinodo, positivo res-
2
pecto al primero y del que salen n hacia el tercer dinodo, y así sucesivamente. Si el tubo
Fig. XXIX-39. Tubo multiplicador de tres dino- fotomultiplicador consta de m dinodos la intensidad inicial quedará multiplicada por n .
m
dos. Como se observa en la Fig. XXIX-39, para polarizar los dinodos la diferencia de po-
tencial entre placa y cátodo se reparte por igual entre todos ellos intercalando resistencias iguales.
XXIX 23. La célula fotoeléctrica como «relais»
Se llama «RELAIS» a un sistema capaz de abrir o cerrar un circuito (es decir que cese o pase co-
rriente por él) y con ello conseguir que suene un timbre de alarma, se encienda una lámpara, co-
mience o cese de funcionar un cronómetro, etc. En el esquema de la Fig. XXIX-40, C es una célu-
la fotoeléctrica cuyo electrodo fotosensible es M. La luz incidente en M provoca una corriente en el
circuito de la célula produciendo en la rejilla del triodo T un pequeño potencial negativo. La co-
rriente que circula en el circuito del triodo T hace activo el electroimán E, el cual atrae a la plaqui-
ta P quedando abierto el circuito en el cual está instalado el aparato A (timbre de alarma, por
ejemplo). La diferencia de potencial entre 1 y 2 es: V V =IR Þ V =V +IR
2
1
2
1
Al cortarse el haz de luz incidente (por el paso de una persona, por ejem-
plo) cesa la corriente en el circuito de la célula y, al ser I = 0, el valor de V 1
se hace igual a V , haciéndose menor (más negativo) y disminuyendo, por
2
consiguiente, la intensidad de corriente en el triodo. La fuerza de atracción de
E sobre P se hace menor y el muelle m, hace que se establezca el contacto P,
cerrándose el circuito de A y pasando corriente por él (funcionando así, por
ejemplo, el timbre de alarma). MUESTRA PARA EXAMEN. PROHIBIDA SU REPRODUCCIÓN. COPYRIGHT EDITORIAL TÉBAR
Fig. XXIX-40. La célula fotoeléctrica como relais.
XXIX 24. Cinematógrafo sonoro
En el cinematógrafo se verifican las siguientes operaciones:
1.º Obtener una fotografía del sonido (impresión de la película).
2.º Reproducir el sonido original.
La primera operación se consigue de la siguiente forma: el artista habla o canta en las proximi-
dades de un micrófono; su placa P (Fig. XXIX-41) vibra originándose en su circuito corrientes de
intensidad variable que, ampliadas por un triodo y pasando por una fuente luminosa eléctrica L,
hacen que ésta emita luz de más o menos intensidad según sea mayor o menor la intensidad de la
corriente. La luz emitida por L impresiona el margen de una cinta cinematográfica que, en su par-
te central, es impresionada por las escenas correspondientes.
La reproducción del sonido se verifica haciendo pasar un haz de rayos luminosos a través de
Fig. XXIX-41. Obtención de una las fotografías de los sonidos; los rayos emergentes de ellas (Fig. XXIX-42) son de más o menos in-
banda sonora. tensidad luminosa según sea el ennegrecimiento de la película; la luz que ha atravesado a ésta in-
cide en una célula fotoeléctrica, produciendo en su circuito corrientes de intensidad variable, las
cuales, ampliadas por un triodo T, reproducen el sonido original por medio de un altavoz A.
D) APLICACIONES DE LOS RAYOS CATÓDICOS*
XXIX 25. Osciloscopio de rayos catódicos
Si entre dos placas metálicas 1 y 2 (Fig. XXIX-43) situadas en el interior de un tubo de produc-
ción de rayos catódicos, se establece una diferencia de potencial, funcionando la placa 2 como po-
Fig. XXIX-42. Reproducción del so-
nido impresionado en una banda so-
nora. * Ver rayos catódicos en el párrafo XX-43.
