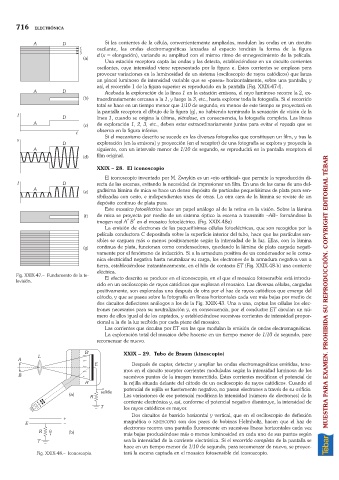

716 ELECTRÓNICA

Si las corrientes de la célula, convenientemente ampliadas, modulan las ondas en un circuito
oscilante, las ondas electromagnéticas lanzadas al espacio tendrán la forma de la figura
d (x = elongación), variando su amplitud con el mismo ritmo de ennegrecimiento de la película.
Una estación receptora capta las ondas y las detecta, estableciéndose en un circuito corrientes
oscilantes, cuya intensidad viene representada por la figura e. Estas corrientes se emplean para
provocar variaciones en la luminosidad de un sistema (osciloscopio de rayos catódicos) que lanza
un pincel luminoso de intensidad variable que se «pasea» horizontalmente, sobre una pantalla; y
así, el recorrido 1 de la figura superior es reproducido en la pantalla (Fig. XXIX-47-f).
Acabada la exploración de la línea 1 en la estación emisora, el rayo luminoso recorre la 2, ex-
traordinariamente cercana a la 1, y luego la 3, etc., hasta explorar toda la fotografía. Si el recorrido
total se hace en un tiempo menor que 1/10 de segundo, en menos de este tiempo se proyectará en
la pantalla receptora el dibujo de la figura (g), no habiendo terminado la sensación de visión de la
línea 1, cuando se origina la última, viéndose, en consecuencia, la fotografía completa. Las líneas
de exploración 1, 2, 3, etc., deben estar extraordinariamente juntas para evitar el rayado que se
observa en la figura inferior.
Si el mecanismo descrito se sucede en las diversas fotografías que constituyen un film, y tras la
exploración (en la emisora) y proyección (en el receptor) de una fotografía se explora y proyecta la
siguiente, con un intervalo menor de 1/10 de segundo, se reproducirá en la pantalla receptora el
film original.

XXIX – 28. El iconoscopio
El iconoscopio inventado por M. Zwrykin es un «ojo artificial» que permite la reproducción di-
recta de las escenas, evitando la necesidad de impresionar un film. En una de las caras de una del-
gadísima lámina de mica se hace un denso depósito de partículas pequeñísimas de plata pura sen-
sibilizadas con cesio, e independientes unas de otras. La otra cara de la lámina se reviste de un
depósito continuo de plata pura.
Este mosaico fotoeléctrico hace un papel análogo al de la retina en la visión. Sobre la lámina
de mica se proyecta por medio de un sistema óptico la escena a transmitir –AB– formándose la
imagen real A¢B¢en el mosaico fotoeléctrico. (Fig. XXIX-48a)
La emisión de electrones de las pequeñísimas células fotoeléctricas, que son recogidos por la
película conductora C depositada sobre la superficie interior del tubo, hace que las partículas sen-
sibles se carguen más o menos positivamente según la intensidad de la luz. Ellas, con la lámina
continua de plata, funcionan como condensadores, quedando la lámina de plata cargada negati-
vamente por el fenómeno de inducción. Si a la armadura positiva de un condensador se le comu-
nica electricidad negativa hasta neutralizar su carga, los electrones de la armadura negativa van a
tierra, estableciéndose instantáneamente, en el hilo de contacto ET (Fig. XXIX-48-b) una corriente
eléctrica.
Fig. XXIX-47.– Fundamento de la te- El efecto descrito se produce en el iconoscopio, en el que el mosaico fotosensible está introdu-
levisión.
cido en un osciloscopio de rayos catódicos que exploran el mosaico. Las diversas células, cargadas
positivamente, son exploradas una después de otra por el haz de rayos catódicos que emerge del MUESTRA PARA EXAMEN. PROHIBIDA SU REPRODUCCIÓN. COPYRIGHT EDITORIAL TÉBAR
cátodo, y que se pasea sobre la fotografía en líneas horizontales cada vez más bajas por medio de
dos circuitos deflectores análogos a los de la Fig. XXIX-43. Una a una, captan las células los elec-
trones necesarios para su neutralización y, en consecuencia, por el conductor ET circulan un nú-
mero de ellos igual al de los captados, y estableciéndose sucesivas corrientes de intensidad propor-
cional a la de la luz recibida por cada pieza del mosaico.
Las corrientes que circulan por ET son las que modulan la emisión de ondas electromagnéticas.
La exploración total del mosaico debe hacerse en un tiempo menor de 1/10 de segundo, pare
recomenzar de nuevo.

XXIX – 29. Tubo de Braum (kinescopio)
Después de captar, detectar y ampliar las ondas electromagnéticas emitidas, tene-
mos en el circuito receptor corrientes moduladas según la intensidad luminosa de los
sucesivos puntos de la imagen transmitida. Estas corrientes modifican el potencial de
la rejilla situada delante del cátodo de un osciloscopio de rayos catódicos. Cuando el
potencial de rejilla es fuertemente negativo, no pasan electrones a través de su orificio.
Las variaciones de ese potencial modifican la intensidad (número de electrones) de la
corriente electrónica y, así, conforme el potencial negativo disminuye, la intensidad de
los rayos catódicos es mayor.
Dos circuitos de barrido horizontal y vertical, que en el osciloscopio de deflexión
magnética o KINESCOPIO son dos pares de bobinas Helmholtz, hacen que el haz de
electrones recorra una pantalla fluorescente en sucesivas líneas horizontales cada vez
más bajas produciéndose más o menos luminosidad en cada uno de sus puntos según
sea la intensidad de la corriente electrónica. Si el recorrido completo de la pantalla se
hace en un tiempo menor de 1/10 de segundo, para recomenzar de nuevo, se proyec-
Fig. XXIX-48.– Iconoscopio. tará la escena captada en el mosaico fotosensible del iconoscopio.
