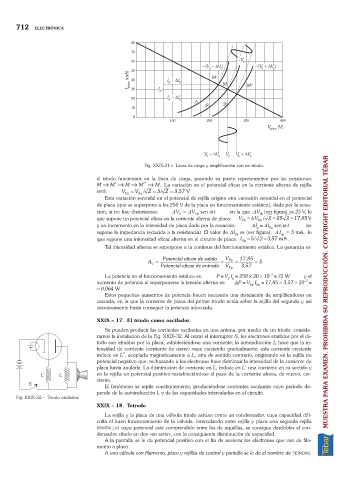

712 ELECTRÓNICA

Fig. XXIX-31.– Línea de carga y amplificación con un triodo.
el triodo funcionará en la línea de carga, pasando su punto representativo por las posiciones
M ® M¢®M ® M¢¢ ®M. La variación en el potencial eficaz en la corriente alterna de rejilla
será: V Eg = V 0 g / 2 =5 2/ =3 57, V
Esta variación senoidal en el potencial de rejilla origina otra variación senoidal en el potencial
de placa (que se superpone a los 250 V de la placa en funcionamiento estático), dada por la ecua-
ción, si no hay distorsiones: DV = DV Op sen w t en la que DV (ver figura) es 25 V, lo
0p
p
que supone un potencial eficaz en la corriente alterna de placa: V Ep =D V 0 p / 2 =25 2 =17 85, V
y un incremento en la intensidad de placa dado por la ecuación: DI =DI senw t (se
p
0p
supone la impedancia reducida a la resistencia). El valor de DI es (ver figura): DI = 5 mA, lo
op
0p
que supone una intensidad eficaz alterna en el circuito de placa: I Ep =5/ 2 =3 57, mA .
Tal intensidad alterna se superpone a la continua del funcionamiento estático. La ganancia es:
Potencial eficaz de salida V Ep 17 85,
A = = = = 5
V
Potencial eficaz de entrada V Eg 357,
–3
La potencia en el funcionamiento estático es: P =V I =250 ´30 ´10 =75 W y el
p p
–3
aumento de potencia al superponerse la tensión alterna es: DP =V I =17,85 ´3,57 ´10 =
Ep Ep
=0,064 W
Estos pequeños aumentos de potencia hacen necesaria una instalación de amplificadores en MUESTRA PARA EXAMEN. PROHIBIDA SU REPRODUCCIÓN. COPYRIGHT EDITORIAL TÉBAR
cascada, en la que la corriente de placa del primer triodo actúa sobre la rejilla del segundo y así
sucesivamente hasta conseguir la potencia adecuada.
XXIX – 17. El triodo como oscilador.
Se pueden producir las corrientes oscilantes en una antena, por medio de un triodo: conside-
ramos la instalación de la Fig. XXIX-32. Al cerrar el interruptor S, los electrones emitidos por el cá-
todo son atraídos por la placa, estableciéndose una corriente; la autoinducción L hace que la in-
tensidad de corriente (corriente de cierre) vaya creciendo gradualmente; esta corriente creciente
induce en L¢, acoplada magnéticamente a L, otra de sentido contrario, originando en la rejilla un
potencial negativo que, rechazando a los electrones hace disminuir la intensidad de la corriente de
placa hasta anularla. La disminución de corriente en L, induce en L’ una corriente en su sentido y
en la rejilla un potencial positivo restableciéndose el paso de la corriente ahora, de nuevo, cre-
ciente.
El fenómeno se repite constantemente, produciéndose corrientes oscilantes cuyo período de-
pende de la autoinducción L y de las capacidades intercaladas en el circuito.
Fig. XXIX-32.– Triodo oscilador.
XXIX – 18. Tetrodo
La rejilla y la placa de una válvula triodo actúan como un condensador, cuya capacidad difi-
culta el buen funcionamiento de la válvula. Intercalando entre rejilla y placa una segunda rejilla
(PANTALLA) cuyo potencial esté comprendido entre los de aquéllas, se consigue desdoblar el con-
densador citado en dos «en serie», con la consiguiente disminución de capacidad.
A la pantalla se le da potencial positivo con el fin de acelerar los electrones que van de fila-
mento a placa.
A una válvula con filamento, placa y rejillas de control y pantalla se le da el nombre de TETRODO.
