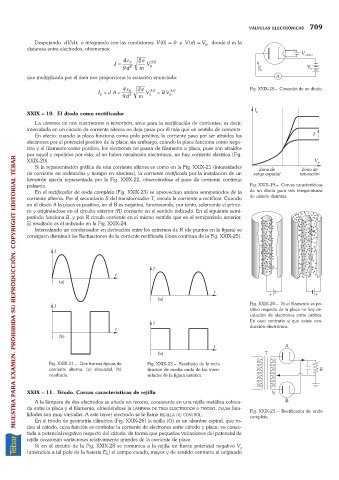

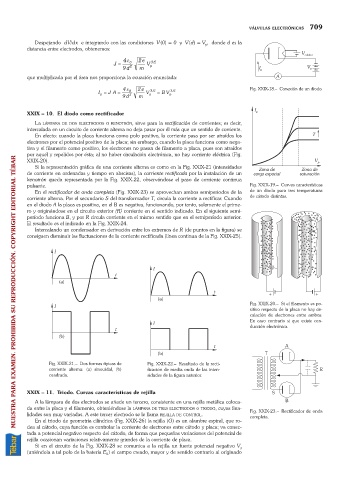

P. 690
VÁLVULAS ELECTRÓNICAS 709
Despejando dV/dx e integrando con las condiciones V(0)= 0 y V(d)= V , donde d es la
p
distancia entre electrodos, obtenemos:
4 e 0 2 e 32 /
J = V p
9 d 2 m
que multiplicada por el área nos proporciona la ecuación enunciada:
4 e 2 e 32 / 32 / Fig. XXIX-18. Conexión de un diodo.
I = J A = 0 V p = B V p
p
9 d 2 m
XXIX 10. El diodo como rectificador
La LÁMPARA DE DOS ELECTRODOS O KENOTRÓN, sirve para la rectificación de corrientes; es decir,
intercalada en un circuito de corriente alterna no deja pasar por él más que un sentido de corriente.
En efecto: cuando la placa funciona como polo positivo, la corriente pasa por ser atraídos los
electrones por el potencial positivo de la placa; sin embargo, cuando la placa funciona como nega-
tiva y el filamento como positivo, los electrones no pasan de filamento a placa, pues son atraídos
por aquél y repelidos por ésta; al no haber circulación electrónica, no hay corriente eléctrica (Fig.
MUESTRA PARA EXAMEN. PROHIBIDA SU REPRODUCCIÓN. COPYRIGHT EDITORIAL TÉBAR
XXIX-20).
Si la representación gráfica de una corriente alterna es como en la Fig. XXIX-21 (intensidades
de corriente en ordenadas y tiempo en abscisas), la corriente rectificada por la instalación de un
kenotrón queda representada por la Fig. XXIX-22, observándose el paso de corriente continua
pulsante. Fig. XXIX-19. Curvas características
En el rectificador de onda completa (Fig. XXIX-23) se aprovechan ambos semiperiodos de la de un diodo para tres temperaturas
corriente alterna. Por el secundario S del transformador T, circula la corriente a rectificar. Cuando de cátodo distintas.
en el diodo A la placa es positiva, en el B es negativa, funcionando, por tanto, solamente el prime-
ro y originándose en el circuito exterior (R) corriente en el sentido indicado. En el siguiente semi-
período funciona B, y por R circula corriente en el mismo sentido que en el semiperíodo anterior.
El resultado es el indicado en la Fig. XXIX-24.
Intercalando un condensador en derivación entre los extremos de R (de puntos en la figura) se
consiguen disminuir las fluctuaciones de la corriente rectificada (línea continua de la Fig. XXIX-25).
Fig. XXIX-20. Si el filamento es po-
sitivo respecto de la placa no hay cir-
culación de electrones entre ambos.
En caso contrario si que existe con-
ducción electrónica.
Fig. XXIX-21. Dos formas típicas de Fig. XXIX-22. Resultado de la recti-
corriente alterna: (a) sinouidal, (b) ficación de media onda de las inten-
cuadrada. sidades de la figura anterior.
XXIX 11. Triodo. Curvas características de rejilla
A la lámpara de dos electrodos se añade un tercero, consistente en una rejilla metálica coloca-
da entre la placa y el filamento, obteniéndose la LÁMPARA DE TRES ELECTRODOS o TRIODO, cuyas fina-
lidades son muy variadas. A este tercer electrodo se le llama REJILLA DE CONTROL. Fig. XXIX-23. Rectificador de onda
completa.
En el triodo de geometría cilíndrica (Fig. XXIX-26) la rejilla (G) es un alambre espiral, que ro-
dea al cátodo, cuya función es controlar la corriente de electrones entre cátodo y placa; va conec-
tada a potencial negativo respecto del cátodo, de forma que pequeñas variaciones del potencial de
rejilla ocasionan variaciones relativamente grandes de la corriente de placa.
Si en el circuito de la Fig. XXIX-28 se comunica a la rejilla un fuerte potencial negativo V g
(uniéndola a tal polo de la batería E ) el campo creado, mayor y de sentido contrario al originado
B
