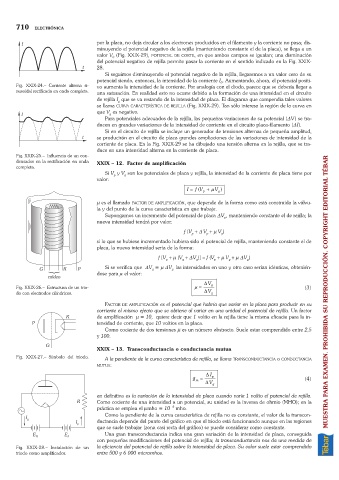

710   ELECTRÓNICA


                                   por la placa, no deja circular a los electrones producidos en el filamento y la corriente no pasa; dis-
                                   minuyendo el potencial negativo de la rejilla (manteniendo constante el de la placa), se llega a un
                                   valor V (Fig. XXIX-29), POTENCIAL DE CORTE, en que ambos campos se igualan; una disminución
                                         0
                                   del potencial negativo de rejilla permite pasar la corriente en el sentido indicado en la Fig. XXIX-
                                   28.
                                      Si seguimos disminuyendo el potencial negativo de la rejilla, llegaremos a un valor cero de su
                                   potencial siendo, entonces, la intensidad de la corriente I . Aumentando, ahora, el potencial positi-
                                                                               0
       Fig. XXIX-24.– Corriente  alterna  si-  vo aumenta la intensidad de la corriente. Por analogía con el diodo, parece que se debería llegar a
       nusoidal rectificada en onda completa.  una saturación. En realidad esto no ocurre debido a la formación de una intensidad en el circuito
                                   de rejilla I que se va restando de la intensidad de placa. El diagrama que compendia tales valores
                                           g
                                   se llama CURVA CARACTERÍSTICA DE REJILLA (Fig. XXIX-29). Tan sólo interesa la región de la curva en
                                   que V es negativo.
                                        g
                                      Para potenciales adecuados de la rejilla, las pequeñas variaciones de su potencial (DV) se tra-
                                   ducen en grandes variaciones de la intensidad de corriente en el circuito placa-filamento (DI).
                                      Si en el circuito de rejilla se incluye un generador de tensiones alternas de pequeña amplitud,
                                   se producirán en el circuito de placa grandes ampliaciones de las variaciones de intensidad de la
                                   corriente de placa. En la Fig. XXIX-29 se ha dibujado una tensión alterna en la rejilla, que se tra-
                                   duce en una intensidad alterna en la corriente de placa.
       Fig. XXIX-25.– Influencia de un con-
       densador en la rectificación en onda  XXIX – 12. Factor de amplificación
       completa.
                                      Si V y V son los potenciales de placa y rejilla, la intensidad de la corriente de placa tiene por
                                         p
                                             g
                                   valor:
                                                                   I =  f V(  p  +m V )
                                                                              g
                                   mes el llamado FACTOR DE AMPLIFICACIÓN, que depende de la forma como está construida la válvu-
                                   la y del punto de la curva característica en que trabaje.
                                      Supongamos un incremento del potencial de placa DV , manteniendo constante el de rejilla; la
                                                                                p
                                   nueva intensidad tendrá por valor:
                                                                  f (V +D V +mV )
                                                                               g
                                                                          p
                                                                    p
                                   si lo que se hubiese incrementado hubiera sido el potencial de rejilla, manteniendo constante el de
                                   placa, la nueva intensidad sería de la forma:
                                                         f [V +m(V +DV )] =f (V +mV +m DV )
                                                                                 g
                                                                            p
                                                           p
                                                                      g
                                                                 g
                                                                                        g
                                      Si se verifica que DV = mDV las intensidades en uno y otro caso serían idénticas, obtenién-
                                                             g
                                                      g
                                   dose para m el valor:
                                                                         DV
       Fig. XXIX-26.– Estructura de un trio-                         m =   p                                (3)
       do con electrodos cilíndricos.                                    DV g                                       MUESTRA PARA EXAMEN. PROHIBIDA SU REPRODUCCIÓN. COPYRIGHT EDITORIAL TÉBAR
                                      FACTOR DE AMPLIFICACIÓN es el potencial que habría que variar en la placa para producir en su
                                   corriente el mismo efecto que se obtiene al variar en una unidad el potencial de rejilla. Un factor
                                   de amplificación m= 10, quiere decir que 1 voltio en la rejilla tiene la misma eficacia para la in-
                                   tensidad de corriente, que 10 voltios en la placa.
                                      Como cociente de dos tensiones mes un número abstracto. Suele estar comprendido entre 2,5
                                   y 100.
                                   XXIX – 13. Transconductancia o conductancia mutua
       Fig. XXIX-27.– Símbolo del triodo.  A la pendiente de la curva característica de rejilla, se llama TRANSCONDUCTANCIA o CONDUCTANCIA
                                   MUTUA:

                                                                         D I p
                                                                     g m  =                                 (4)
                                                                         D V g
                                   en definitiva es la variación de la intensidad de placa cuando varía 1 voltio el potencial de rejilla.
                                   Como cociente de una intensidad a un potencial, su unidad es la inversa de ohmio (MHO); en la
                                   práctica se emplea el mmho = 10 – 6  mho.
                                      Como la pendiente de la curva característica de rejilla no es constante, el valor de la transcon-
                                   ductancia depende del punto del gráfico en que el triodo está funcionando aunque en las regiones
                                   que se suele trabajar (zona casi recta del gráfico) se puede considerar como constante.
                                      Una gran transconductancia indica una gran variación de la intensidad de placa, conseguida
                                   con pequeñas modificaciones del potencial de rejilla; la transconductancia nos da una medida de
       Fig. XXIX-28.– Instalación de un  la eficiencia del potencial de rejilla sobre la intensidad de placa. Su valor suele estar comprendido
       triodo como amplificador.   entre 500 y 6 000 micromhos.
