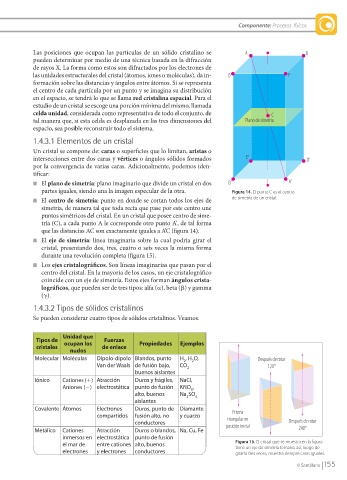

Page 155 - Libro Hipertextos Quimica 1

Componente: Procesos físicos

Las posiciones que ocupan las partículas de un sólido cristalino se A B
pueden determinar por medio de una técnica basada en la difracción
de rayos X. La forma como estos son difractados por los electrones de
las unidades estructurales del cristal (átomos, iones o moléculas), da in- D E
formación sobre las distancias y ángulos entre átomos. Si se representa
el centro de cada partícula por un punto y se imagina su distribución
en el espacio, se tendrá lo que se llama red cristalina espacial. Para el
estudio de un cristal se escoge una porción mínima del mismo, llamada
celda unidad, considerada como representativa de todo el conjunto, de C
tal manera que, si esta celda es desplazada en las tres dimensiones del Plano de simetría
espacio, sea posible reconstruir todo el sistema.

1.4.3.1 Elementos de un cristal
Un cristal se compone de: caras o superficies que lo limitan, aristas o
intersecciones entre dos caras y vértices o ángulos sólidos formados E’ D’
por la convergencia de varias caras. Adicionalmente, podemos iden-
tificar:
n El plano de simetría: plano imaginario que divide un cristal en dos B’ A’
partes iguales, siendo una la imagen especular de la otra. Figura 14. El punto C es el centro
n El centro de simetría: punto en donde se cortan todos los ejes de de simetría de un cristal.
simetría, de manera tal que toda recta que pase por este centro une
puntos simétricos del cristal. En un cristal que posee centro de sime-
tría (C), a cada punto A le corresponde otro punto A’ , de tal forma
que las distancias AC son exactamente iguales a A’C (figura 14).
n El eje de simetría: línea imaginaria sobre la cual podría girar el
cristal, presentando dos, tres, cuatro o seis veces la misma forma
durante una revolución completa (figura 15).
n Los ejes cristalográficos. Son líneas imaginarias que pasan por el
centro del cristal. En la mayoría de los casos, un eje cristalográfico
coincide con un eje de simetría. Estos ejes forman ángulos crista-
lográficos, que pueden ser de tres tipos: alfa (a), beta (b) y gamma
(g).
1.4.3.2 Tipos de sólidos cristalinos

Se pueden considerar cuatro tipos de sólidos cristalinos. Veamos.

Unidad que
Tipos de ocupan los Fuerzas Propiedades Ejemplos
cristales de enlace
nudos
Molecular Moléculas Dipolo-dipolo Blandos, punto H , H O, Después de rotar
2
2
Van der Waals de fusión bajo, CO 2 120°
buenos aislantes
Iónico Cationes (1) Atracción Duros y frágiles, NaCl,
Aniones (2) electrostática punto de fusión KNO ,
3
alto, buenos Na SO 4
2
aislantes
Covalente Átomos Electrones Duros, punto de Diamante Prisma
compartidos fusión alto, no y cuarzo triangular en
conductores posición inicial Después de rotar
Metálico Cationes Atracción Duros o blandos, Na, Cu, Fe 240°
inmersos en electrostática punto de fusión
el mar de entre cationes alto, buenos Figura 15. El cristal que se muestra en la figura
electrones y electrones conductores tiene un eje de simetría ternario, así, luego de
girarlo tres veces, muestra siempre caras iguales.
