P. 94

4.6  Solución  de problemas de equilibrio    75









                                                                                         B
                                                                                Tx
                                                                                       W
                                                                                     \

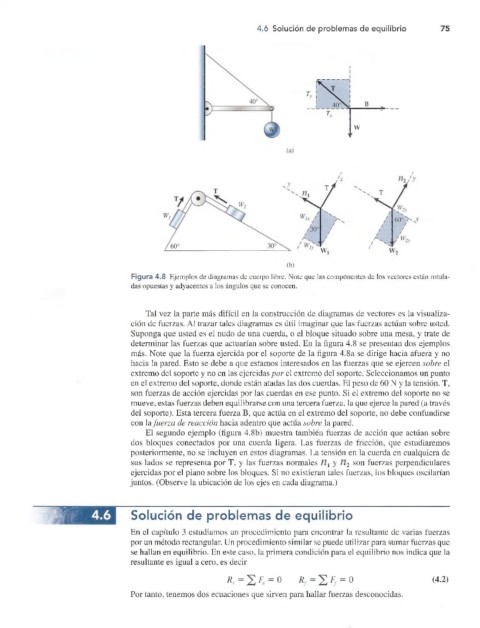

                                 Figura 4.8  Ejemplos de diagramas de cuerpo libre. Note que las componentes de los vectores están rotula­
                                 das opuestas y adyacentes a los ángulos que se conocen.


                                    Tal vez la parte más difícil en la construcción de diagramas de vectores es la visualiza-
                                 ción de fuerzas. Al trazar tales diagramas es útil imaginar que las fuerzas actúan sobre usted.
                                 Suponga que usted es el nudo de una cuerda, o el bloque situado sobre una mesa, y trate de
                                 determinar las fuerzas que actuarían sobre usted. En la figura 4.8  se presentan dos ejemplos
                                 más. Note que la fuerza ejercida por el soporte de la figura 4.8a se dirige hacia afuera y no
                                 hacia la pared. Esto se debe a que estamos interesados en las fuerzas que se ejercen sobre el
                                 extremo del soporte y no en las ejercidas por el extremo del soporte. Seleccionamos un punto
                                 en el extremo del soporte, donde están atadas las dos cuerdas. El peso de 60 N y la tensión, T,
                                 son fuerzas de acción ejercidas por las cuerdas en ese punto. Si el extremo del soporte no se
                                 mueve, estas fuerzas deben equilibrarse con una tercera fuerza, la que ejerce la pared (a través
                                 del soporte). Esta tercera fuerza B, que actúa en el extremo del soporte, no debe confundirse
                                 con la fuerza de reacción hacia adentro que actúa sobre la pared.
                                    El  segundo ejemplo  (figura 4.8b)  muestra también fuerzas  de  acción que  actúan  sobre
                                 dos  bloques  conectados  por  una  cuerda  ligera.  Las  fuerzas  de  fricción,  que  estudiaremos
                                 posteriormente, no se incluyen en estos diagramas. La tensión en la cuerda en cualquiera de
                                 sus  lados  se representa por T.  y  las fuerzas normales  flx   y  U2   son fuerzas perpendiculares
                                 ejercidas por el plano sobre los bloques.  Si no existieran tales fuerzas, los bloques oscilarían
                                 juntos. (Observe la ubicación de los ejes en cada diagrama.)



                                 Solución  de  problemas de  equilibrio

                                 En el capítulo 3 estudiamos un procedimiento para encontrar la resultante de varias fuerzas
                                 por un método rectangular. Un procedimiento similar se puede utilizar para sumar fuerzas que
                                 se hallan en equilibrio. En este caso, la primera condición para el equilibrio nos indica que la
                                 resultante es igual a cero, es decir

                                                        R, = 2  Fv = 0   Ry = 2  Fy = 0                   (4.2)
                                 Por tanto, tenemos dos ecuaciones que sirven para hallar fuerzas desconocidas.
