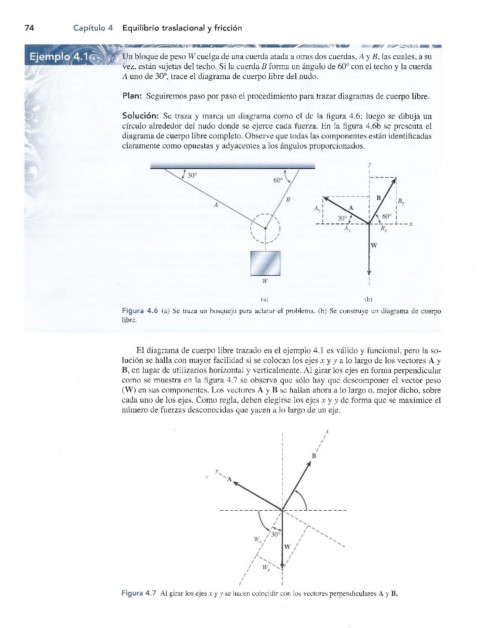

74          Capítulo 4   Equilibrio traslacional y fricción


                          r    Un bloque de peso W cuelga de una cuerda atada a otras dos cuerdas, A y B, las cuales, a su
                               vez, están sujetas del techo. Si la cuerda B forma un ángulo de 60° con el techo y la cuerda
                               A uno de 30°, trace el diagrama de cuerpo libre del nudo.

                               Plan:  Seguiremos paso por paso el procedimiento para trazar diagramas de cuerpo libre.

                               Solución:  Se  traza y marca un  diagrama como  el  de  la figura 4.6;  luego  se  dibuja un
                               círculo  alrededor del nudo  donde  se ejerce  cada fuerza.  En la figura 4.6b  se presenta el
                               diagrama de cuerpo libre completo. Observe que todas las componentes están identificadas
                               claramente como opuestas y adyacentes a los ángulos proporcionados.





















                                                                (a)                      (b)
                               Figura  4.6  (a)  Se  traza un bosquejo  para aclarar  el  problema,  (b)  Se  construye  un  diagrama de  cuerpo
                               libre.


                                  El diagrama de cuerpo libre trazado en el ejemplo 4.1  es válido y funcional, pero la so­
                               lución se halla con mayor facilidad si se colocan los ejes x y y a lo largo de los vectores A y
                              B, en lugar de utilizarlos horizontal y verticalmente. Al girar los ejes en forma perpendicular
                               como  se muestra en la figura 4.7  se observa que  sólo hay que  descomponer el vector peso
                               (W) en sus componentes. Los vectores A y B se hallan ahora a lo largo o, mejor dicho, sobre
                               cada uno de los ejes.  Como regla, deben elegirse los ejes x y y de forma que se maximice el
                              número de fuerzas desconocidas que yacen a lo largo de un eje.

























                              Figura  4.7  Al girar los ejes x y y se hacen coincidir con los vectores perpendiculares A y B.
