31.4 El generador de ca 607

Movimiento
í

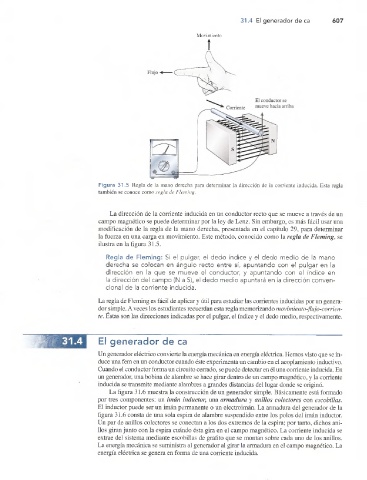

Figura 31.5 Regla de la mano derecha para determinar la dirección de la corriente inducida. Esta regla
también se conoce como regla de Fleming.

La dirección de la comente inducida en un conductor recto que se mueve a través de un
campo magnético se puede determinar por la ley de Lenz. Sin embargo, es más fácil usar una
modificación de la regla de la mano derecha, presentada en el capítulo 29, para determinar­
la fuerza en una carga en movimiento. Este método, conocido como la regla de Fleming, se
ilustra en la figura 31.5.
Regla de Flem ing: Si el pulgar, el dedo índice y el dedo medio de la mano
derecha se colocan en ángulo recto entre sí, apuntando con el pulgar en la
dirección en la que se mueve el conductor, y apuntando con el índice en
la dirección del campo (N a S), el dedo medio apuntará en la dirección conven­
cional de la comente inducida.

La regla de Fleming es fácil de aplicar y útil para estudiar las comentes inducidas por un genera­
dor simple. A veces los estudiantes recuerdan esta regla memorizando movimiento-flujo-corrien­
te. Estas son las direcciones indicadas por el pulgar, el índice y el dedo medio, respectivamente.

El generador de ca

Un generador eléctrico convierte la energía mecánica en energía eléctrica. Hemos visto que se in­
duce una fem en un conductor cuando éste experimenta un cambio en el acoplamiento inductivo.
Cuando el conductor forma un circuito cerrado, se puede detectar en él una comente inducida. En
un generador, una bobina de alambre se hace girar dentro de un campo magnético, y la comente
inducida se transmite mediante alambres a grandes distancias del lugar donde se originó.
La figura 31.6 muestra la construcción de un generador simple. Básicamente está formado
por tres componentes: un imán inductor, una armadura y anillos colectores con escobillas.
El inductor puede ser un imán permanente o un electroimán. La armadura del generador de la
figura 31.6 consta de una sola espira de alambre suspendido entre los polos del imán inductor.
Un par de anillos colectores se conectan a los dos extremos de la espira; por tanto, dichos ani­
llos giran junto con la espira cuándo ésta gira en el campo magnético. La comente inducida se
extrae del sistema mediante escobillas de grafito que se montan sobre cada uno de los anillos.
La energía mecánica se suministra al generador al girar la armadura en el campo magnético. La
energía eléctrica se genera en forma de una corriente inducida.
