602        Capítulo 31   Inducción electromagnética

                                4.  Explicará el funcionamiento de los generadores simples de ca y cd; calculará la fem
                                    instantánea y máxima o la corriente generada por un generador de ca simple.
                                5.  Demostrará por medio de diagramas que ha adquirido los conocimientos acer­
                                    ca de los motores devanados en serie y devanados en derivación, y resolverá
                                    problemas de corriente de arranque y voltaje de operación.
                                6.  Explicará  el  funcionamiento  de  un  transformador y  resolverá  problemas  que
                                    impliquen cambios en la corriente, en el voltaje o en la potencia.


                               Hemos visto que un campo eléctrico puede producir un campo magnético. En este capítulo estu­
                               diaremos que el proceso inverso también es cierto: un campo magnético puede generar un cam­
                               po eléctrico. Una corriente eléctrica se genera mediante un conductor que tiene un movimiento
                               relativo respecto a un campo magnético. Una bobina giratoria en un campo magnético induce
                               una fem alterna, la cual origina una corriente alterna (ca). A este proceso se le llama inducción
                               electromagnética y es el principio de operación en el cual se basan muchos dispositivos eléctri­
                               cos. Por ejemplo, los transformadores y generadores eléctricos de ca aprovechan la inducción
                               electromagnética para producir y distribuir energía eléctrica en forma económica.


                               Ley de  Faraday

                               Faraday descubrió que cuando un conductor corta las líneas de flujo magnético, se produce
                               una fem entre los extremos de dicho conductor. Por ejemplo, se induce una corriente eléctrica
                               en el conductor de la figura 31.1a a medida que éste se mueve hacia abajo, atravesando las
                               líneas de flujo. (Con la letra i minúscula indicaremos, las corrientes inducidas y las corrientes
                               variables.) Cuanto más rápido sea ese movimiento, tanto más pronunciada será la desviación
                               de  la  aguja del  galvanómetro.  Cuando  el  conductor  se  mueve  hacia  arriba  a  través  de  las
                               líneas de flujo se puede hacer una observación similar, excepto que en ese caso la corriente
                               se invierte (véase la figura 31.1b).  Cuando no se cortan las líneas de flujo, por ejemplo si el
                               conductor se mueve en dirección paralela al campo, no se induce corriente alguna.
                                  Supongamos que cierto número de conductores se mueven a través de un campo magné­
                               tico, como se observa en la figura 31.2, al descender una bobina de N espiras a través de las
                               líneas de flujo. La magnitud de la corriente inducida es directamente proporcional al número
                               de  espiras  y  a la rapidez  del movimiento.  Es  evidente  que se  induce  una fem mediante  el
                               movimiento relativo entre el conductor y el campo magnético. Cuando la bobina permanece
                               estacionaria y el imán se mueve hacia arriba se observa el mismo efecto.

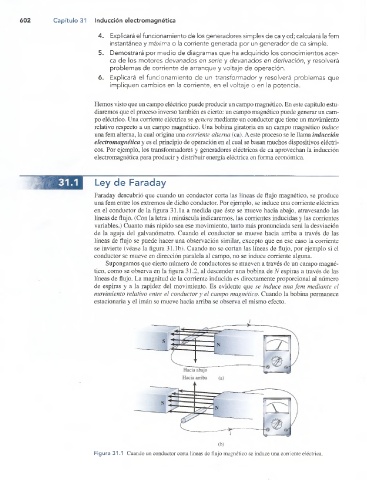

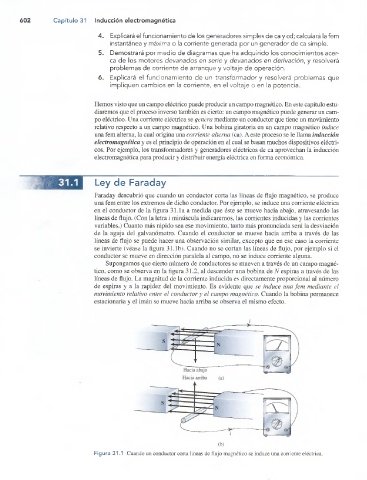

                               Figura 31.1  Cuando un conductor corta líneas de flujo magnético se induce una corriente eléctrica.
