608 Capítulo 31 Inducción electromagnética

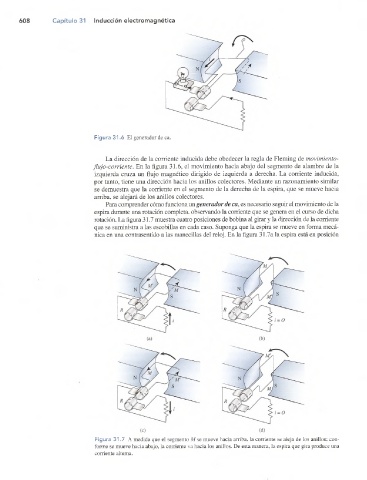

Figura 31.6 El generador de ca.

La dirección de la corriente inducida debe obedecer la regla de Fleming de movimiento-
flnjo-corriente. En la ñgura 31.6, el movimiento hacia abajo del segmento de alambre de la
izquierda cruza un flujo magnético dirigido de izquierda a derecha. La corriente inducida,
por tanto, tiene una dirección hacia los anillos colectores. Mediante un razonamiento similar
se demuestra que la corriente en el segmento de la derecha de la espira, que se mueve hacia
arriba, se alejará de los anillos colectores.
Para comprender cómo funciona un generador de ca, es necesario seguir el movimiento de la
espira durante una rotación completa, observando la corriente que se genera en el curso de dicha
rotación. La ñgura 31.7 muestra cuatro posiciones de bobina al girar y la dirección de la corriente
que se suministra a las escobillas en cada caso. Suponga que la espira se mueve en forma mecá­
nica en una contrasentido a las manecillas del reloj. En la figura 31.7a la espira está en posición

Figura 31.7 A medida que el segmento M se mueve hacia arriba, la corriente se aleja de los anillos: con­
forme se mueve hacia abajo, la corriente va hacia los anillos. De esta manera, la espira que gira produce una
corriente alterna.
