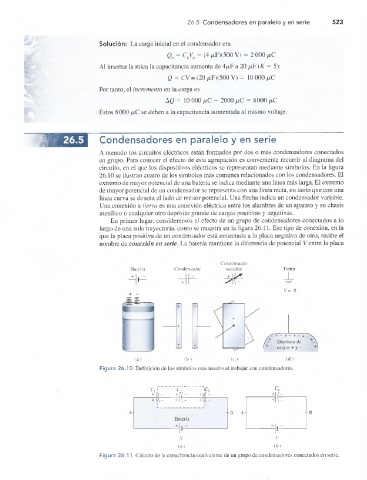

26.5  Condensadores en paralelo y en serie    523

                                Solución:  La carga inicial en el condensador era

                                                      Q0 = C0VÜ = (4 /xF)(500 V) = 2 000 /xC
                                Al insertar la mica la capacitancia aumenta de 4/xF a 20 ¡jlF (K = 5):
                                                      Q = CV= (20 /xF)(500 V) =  10 000 /xC
                                Por tanto, el incremento en la carga es

                                                     AQ =  10 000 fiC -  2000 ¡xC = 8000 ¡iC
                                Estos  8  000 ¡lC se deben a la capacitancia aumentada al mismo voltaje.




                                 Condensadores en paralelo y en serie
                                A menudo los circuitos eléctricos están formados por dos o más condensadores conectados
                                en grupo. Para conocer el efecto de esta agrupación es conveniente recurrir al diagrama del
                                circuito, en el que los dispositivos eléctricos se representan mediante símbolos. En la figura
                                26.10 se ilustran cuatro de los símbolos más comunes relacionados con los condensadores. El
                                extremo de mayor potencial de una batería se indica mediante una línea más larga. El extremo
                                de mayor potencial de un condensador se representa con una línea recta, en tanto que con una
                                línea curva se denota el lado de menor potencial. Una flecha indica un condensador variable.
                                Una conexión a tierra es una conexión eléctrica entre los alambres de un aparato y su chasis
                                metálico o cualquier otro depósito grande de cargas positivas y negativas.
                                    En primer lugar, consideremos el efecto de un grupo de condensadores conectados a lo
                                largo de una sola trayectoria, como se muestra en la figura 26.11. Ese tipo de conexión, en la
                                que la placa positiva de un condensador está conectada a la placa negativa de otro, recibe el
                                nombre de conexión en serie. La batería mantiene la diferencia de potencial V entre la placa


                                                                       Condensador
                                          Batería       Condensador     variable           Tierra
                                           +


                                                                                           V=  0






                                                                                       . + -  +- + -.(
                                                                                         Depósito de
                                                                                         cargas + y -
                                            (a)            (b)            (c)               (d)
                                 Figura 26.10 Definición de los símbolos más usados al trabajar con condensadores.


                                                         C,      1
                                                 c' !
                                                 + 1(-  .+J Z _  +l!
                                                 + I¡U   +1 \ -  + l¡\-                + 11-
                                                   i
                                                                          B  A
                                                        Batería
                                                                               --------------------------------
                                                          y                               V
                                                         (a )                           (b )
                                 Figura 26.11  Cálculo de la capacitancia equivalente de un grupo de condensadores conectados en serie.
