13.1 Propiedades elásticas de la materia 267

w

w

F •*-

(a) Tensión (b) Compresión (c) Cortante

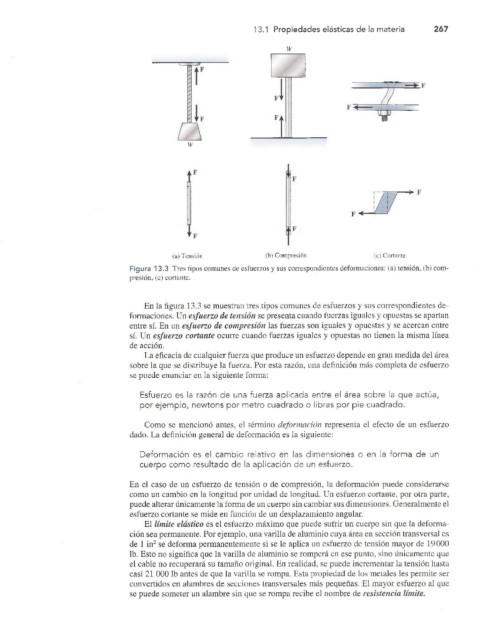

Figura 13.3 Tres tipos comunes de esfuerzos y sus correspondientes deformaciones: (a) tensión, (b) com­
presión, (c) cortante.

En la figura 13.3 se muestran tres tipos comunes de esfuerzos y sus correspondientes de­
formaciones. Un esfuerzo de tensión se presenta cuando fuerzas iguales y opuestas se apartan
entre sí. En un esfuerzo de compresión las fuerzas son iguales y opuestas y se acercan entre
sí. Un esfuerzo cortante ocurre cuando fuerzas iguales y opuestas no tienen la misma línea
de acción.
La eficacia de cualquier fuerza que produce un esfuerzo depende en gran medida del área
sobre la que se distribuye la fuerza. Por esta razón, una definición más completa de esfuerzo
se puede enunciar en la siguiente forma:

Esfuerzo es la razón de una fuerza aplicada entre el área sobre la que actúa,
por ejemplo, newtons por metro cuadrado o libras por pie cuadrado.

Como se mencionó antes, el término deformación representa el efecto de un esfuerzo
dado. La definición general de deformación es la siguiente:

Deformación es el cambio relativo en las dimensiones o en la forma de un
cuerpo como resultado de la aplicación de un esfuerzo.

En el caso de un esfuerzo de tensión o de compresión, la deformación puede considerarse
como un cambio en la longitud por unidad de longitud. Un esfuerzo cortante, por otra parte,
puede alterar únicamente la forma de un cuerpo sin cambiar sus dimensiones. Generalmente el
esfuerzo cortante se mide en función de un desplazamiento angular.
El límite elástico es el esfuerzo máximo que puede sufrir un cuerpo sin que la deforma­
ción sea permanente. Por ejemplo, una varilla de aluminio cuya área en sección transversal es
de 1 in2 se deforma permanentemente si se le aplica un esfuerzo de tensión mayor de 19000
Ib. Esto no significa que la varilla de aluminio se romperá en ese punto, sino únicamente que
el cable no recuperará su tamaño original. En realidad, se puede incrementar la tensión hasta
casi 21 000 Ib antes de que la varilla se rompa. Esta propiedad de los metales les permite ser
convertidos en alambres de secciones transversales más pequeñas. El mayor esfuerzo al que
se puede someter un alambre sin que se rompa recibe el nombre de resistencia límite.
