628 ÓPTICA FÍSICA
Los puntos de los lados XZ (y =0), YZ (x =0) y XY (z =0) representan los colores obtenidos
por las mezclas en distintas proporciones de los componentes que las letras indican.
Todos los puntos de color están en el triángulo cromático, aunque, como estudiaremos más
adelante, no todos los puntos del triángulo son puntos reales de color.
Vamos a repetir una experiencia parecida a la que se hizo en el párrafo 14 de este capítulo
para la obtención de las sensibilidades relativas V de las luces de longitud de onda del espectro vi-
l
sible para un ojo normal medio. Para lo cual proyectamos un flujo radiante unidad, de una longi-
tud de onda determinada, sobre la mitad de una pantalla y sobre la otra mitad, se iguala por mez-
cla de los tres colores primarios X, Y y Z; las tres componentes determinadas con esta experiencia
X , Y l y Z , se llaman VALORES DE CONVERSIÓN o VALORES TRIESTÍMULO de dicha luz. En la Fig.
l
l
XXVI-30 representamos las curvas obtenidas por la CIE y se denominan curvas de sensibilidad es-
pectral del observador colorimétrico patrón; los valores de sus ordenadas son los de la tabla ad-
junta. Así por ejemplo, para obtener una luz análoga a la de 650 nm, deben estar presentes los co-
lores X e Y en la proporción que indica su ordenada (0,2 835 : 0,1 070 es decir 567 : 214); el grá-
fico nos indica la no intervención del color Z en tal luz de 650 nm.
Obsérvese que prácticamente, los valores de Y l de la luz correspondiente al primario Y para el
que el máximo de igualdad de color se hace prácticamente igual a la unidad para l =600 nm,
son iguales a los de las luminosidades relativas V a la que el máximo de valor 1 le correspondía
l
l =555 nm.
XXVI 23. Diagrama cromático. Luces complementarias
Para que un punto del lado horizontal del triángulo cromático sea de color, es necesario que Y
sea igual a cero y, por tanto, que todos los valores de conversión ()Y del receptor de tal color sean
nulos; como esto no ocurre (en la XXVI-30 se observa que las curvas de los valores X e Y se ex-
tienden hasta el límite superior de longitud de onda visible, 720 nm prácticamente), ninguno de
los puntos del eje horizontal es de color real; lo mismo ocurre con el eje vertical, ya que los valores
X de conversión nunca son nulos. Sin embargo los valores Z de conversión son nulos para una
gran parte del espectro (de unos 550 nm en adelante), por lo tanto una gran parte de la hipotenu-
sa del triángulo cromático está constituida por puntos de color.
En la Fig. XXVI-31 la zona no sombreada contiene todos los puntos posibles de color. Los pun-
tos correspondientes a las luces espectrales están localizados en los contornos de tal zona, excepto
en su base recta. A tal curva se llama «LUGAR GEOMÉTRICO ESPECTRAL». (Los números que corres-
ponden a los diversos puntos indican la longitud de onda en nm). La base recta de la «lengua» se
llama LÍNEA PÚRPURA (VR).
Supongamos dos fuentes de luz cuyos colores están representados por los puntos P y P . El
2
1
color resultante de su mezcla (P), está en el segmento recto que une P con P . Cuanto más próxi-
2
1
mo esté a P más cantidad de luz de esta última fuente hará falta para reproducir P.
1
Las mezclas de colores espectrales están localizadas en el segmento que une sus puntos de co-
lor (Q Q ), dando como resultado el Q, por ejemplo, si las cantidades de los componentes están
1
2
en las proporciones adecuadas. MUESTRA PARA EXAMEN. PROHIBIDA SU REPRODUCCIÓN. COPYRIGHT EDITORIAL TÉBAR
Como ya se ha dicho, el baricentro del triángulo cromático se llama PUNTO BLANCO (E) y resul-
ta de componer los mismos flujos energéticos de las tres luces primarias de la CIE: x =y =z =1/3
Þ X/(X +Y +Z) =Y/(X +Y +Z) =Z/(X +Y +Z) =1/3.

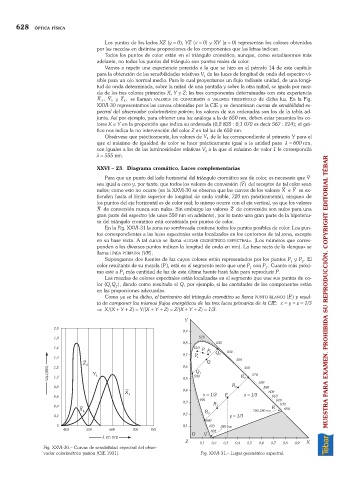

Fig. XXVI-30. Curvas de sensibilidad espectral del obser-
vador colorimétrico patrón (CIE 1931). Fig. XXVI-31. Lugar geométrico espectral.
