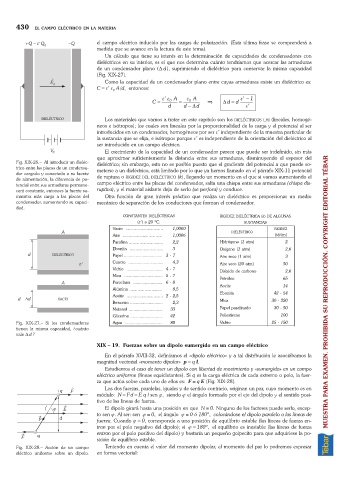

430   EL CAMPO ELÉCTRICO EN LA MATERIA


                                   el campo eléctrico inducido por las cargas de polarización. (Esta última frase se comprenderá a
                                   medida que se avance en la lectura de este tema).
                                      Un cálculo que tiene su interés en la determinación de capacidades de condensadores con
                                   dieléctricos en su interior, es el que nos determina cuánto tendríamos que acercar las armaduras
                                   de un condensador plano (D d), suprimiendo el dieléctrico para conservar la misma capacidad
                                   (Fig. XIX-27).
                                      Como la capacidad de un condensador plano entre cuyas armaduras existe un dieléctrico es:
                                   C =e¢e A/d, entonces:
                                         0
                                                          ee 0  A  e 0  A             e ¢-1
                                                           ¢
                                                       C =      =         Þ    D d=  d
                                                            d     d -D d               e ¢
                                      Los materiales que vamos a tratar en este capítulo son los DIELÉCTRICOS LHI (lineales, homogé-
                                   neos e isótropos); los cuales son lineales por la proporcionalidad de la carga y el potencial al ser
                                   introducidos en un condensador, homogéneos por ser e¢independiente de la muestra particular de
                                   la sustancia que se elija, e isótropos porque e¢es independiente de la orientación del dieléctrico al
                                   ser introducido en un campo eléctrico.
                                      El crecimiento de la capacidad de un condensador parece que puede ser indefinido, sin más
                                   que aproximar suficientemente la distancia entre sus armaduras, disminuyendo el espesor del
       Fig. XIX-26.– Al introducir un dieléc-  dieléctrico; sin embargo, esto no es posible puesto que el gradiente del potencial a que puede so-
       trico entre las placas de un condensa-  meterse a un dieléctrico, está limitado por lo que ya hemos llamado en el párrafo XIX-11 potencial
       dor cargado y conectado a su fuente  de ruptura o RIGIDEZ DEL DIELÉCTRICO (k), llegando un momento en el que si vamos aumentando el
       de alimentación, la diferencia de po-
       tencial entre sus armaduras permane-  campo eléctrico entre las placas del condensador, salta una chispa entre sus armaduras (chispa dis-
       cerá constante, entonces la fuente su-  ruptiva), y el material aislante deja de serlo (se perfora) y conduce.
       ministra más carga a las placas del  Otra función de gran interés práctico que realiza un dieléctrico es proporcionar un medio
       condensador, aumentando su capaci-  mecánico de separación de los conductores que forman el condensador.
       dad.
                                            CONSTANTES DIELÉCTRICAS           RIGIDEZ DIELÉCTRICA (k) DE ALGUNAS
                                                 (e¢) a 20 ºC.                         SUSTANCIAS
                                          Vacío  ................................  1,0000        RIGIDEZ
                                                                                  DIELÉCTRICO
                                          Aire  ..................................  1,0006       (MV/m)
                                          Parafina .............................  2,2    Hidrógeno (1 atm)  2
                                          Ebonita  .............................  3    Oxígeno (1 atm)  2,6
                                          Papel ................................. 3 - 7    Aire seco (1 atm)  3
                                          Cuarzo  ..............................  4,3    Aire seco (20 atm)  50
                                          Vidrio  ............................... 4 - 7
                                                                               Dióxido de carbono    2,6
                                          Mica  ................................. 5 - 7    Petróleo  65
                                          Porcelana  ......................... 6 - 8    Aceite      14
                                          Alúmina ............................  8,5                                 MUESTRA PARA EXAMEN. PROHIBIDA SU REPRODUCCIÓN. COPYRIGHT EDITORIAL TÉBAR
                                          Aceite  ............................... 2 - 2,5    Ebonita  42 - 54
                                                                               Mica             30 - 220
                                          Benceno ............................  2,3
                                          Metanol .............................  33    Papel parafinado  30 - 50
                                          Glicerina ............................  42    Poliestireno  100
       Fig. XIX-27.– Si los condensadores    Agua  ................................  80    Vidrio  25 - 150
       tienen la misma capacidad, ¿cuánto
       vale Dd ?
                                   XIX – 19. Fuerzas sobre un dipolo sumergido en un campo eléctrico
                                      En el párrafo XVIII-32, definíamos el «dipolo eléctrico» y a tal distribución le asociábamos la
                                   magnitud vectorial «momento dipolar» p =q l.
                                      Estudiemos el caso de tener un dipolo con libertad de movimiento y «sumergido» en un campo
                                   eléctrico uniforme (líneas equidistantes). Si q es la carga eléctrica de cada extremo o polo, la fuer-
                                   za que actúa sobre cada uno de ellos es: F =q E (Fig. XIX-28).
                                      Las dos fuerzas, paralelas, iguales y de sentido contrario, originan un par, cuyo momento es en
                                   módulo: N =Fd =Eql sen j, siendo j el ángulo formado por el eje del dipolo y el sentido posi-
                                   tivo de las líneas de fuerza.
                                      El dipolo girará hasta una posición en que N =0. Ninguno de los factores puede serlo, excep-
                                   to sen j. Al ser: sen j =0, el ángulo j =0 ó 180º, colocándose el dipolo paralelo a las líneas de
                                   fuerza. Cuando j =0, corresponde a una posición de equilibrio estable (las líneas de fuerza en-
                                   tran por el polo negativo del dipolo); si j =180º, el equilibrio es inestable (las líneas de fuerza
                                   entran por el polo positivo del dipolo) y bastaría un pequeño golpecito para que adquiriese la po-
                                   sición de equilibrio estable.
       Fig. XIX-28.– Acción de un campo  Teniendo en cuenta el valor del momento dipolar, el momento del par lo podremos expresar
       eléctrico uniforme sobre un dipolo.  en forma vectorial:
