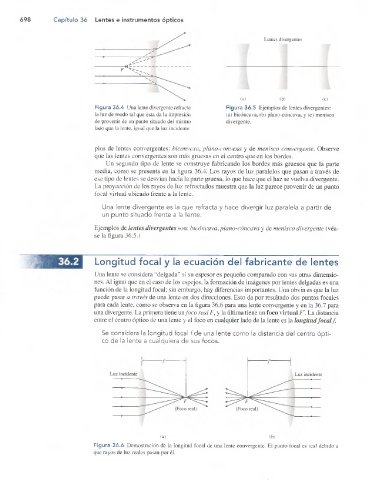

Page 717 - Física Tippens: Conceptos y Aplicaciones, Séptima Edición Revisada

698 Capítulo 36 Lentes e instrumentos ópticos

Lentes divergentes

fa) (b) (c)
Figura 36.4 Una lente divergente refracta Figura 36.5 Ejemplos de lentes divergentes:
la luz de modo tal que ésta da la impresión (a) bicóncava, (b) plano-cóncava, y (c) menisco
de provenir de un punto situado del mismo divergente.
lado que la lente, igual que la luz incidente.

píos de lentes convergentes: biconvexa, plano-convexa y de menisco convergente. Observe
que las lentes convergentes son más gruesas en el centro que en los bordes.
Un segundo tipo de lente se construye fabricando los bordes más gruesos que la parte
media, como se presenta en la ñgura 36.4. Los rayos de luz paralelos que pasan a través de
ese tipo de lentes se desvían hacia la parte gruesa, lo que hace que el haz se vuelva divergente.
La proyección de los rayos de luz refractados muestra que la luz parece provenir de un punto
focal virtual ubicado frente a la lente.
Una lente divergente es la que refracta y hace divergir luz paralela a partir de
un punto situado frente a la lente.

Ejemplos de lentes divergentes son: bicóncava, plano-cóncava y de menisco divergente (véa­
se la figura 36.5.)

"" "
Longitud focal y la ecuación dei fabricante de lentes

Una lente se considera “delgada” si su espesor es pequeño comparado con sus otras dimensio­
nes. Al igual que en el caso de los espejos, la formación de imágenes por lentes delgadas es una
función de la longitud focal; sin embargo, hay diferencias importantes. Una obvia es que la luz
puede pasar a través de una lente en dos direcciones. Esto da por resultado dos puntos focales
para cada lente, como se observa en la figura 36.6 para una lente convergente y en la 36.7 para
una divergente. La primera tiene un foco real F, y la última tiene un foco virtual F'. La distancia
entre el centro óptico de una lente y el foco en cualquier lado de la lente es la longitud focal f.

Se considera la longitud focal fd e una lente como la distancia del centro ópti­
co de la lente a cualquiera de sus focos.

(a) (b)
Figura 36.6 Demostración de la longitud focal de una lente convergente. El punto focal es real debido a
que rayos de luz reales pasan por él.
