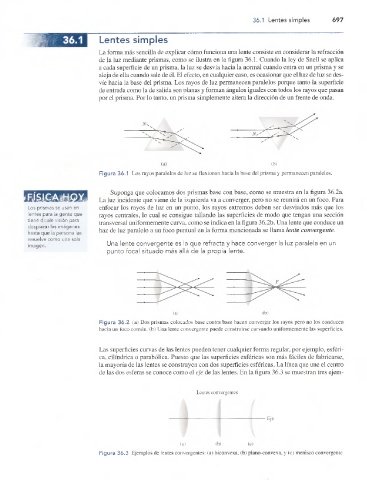

36.1 Lentes simples 697

36.1 Lentes simples

La forma más sencilla de explicar cómo funciona una lente consiste en considerar la refracción
de la luz mediante prismas, como se ilustra en la figura 36.1. Cuando la ley de Snell se aplica
a cada superficie de un prisma, la luz se desvía hacia la normal cuando entra en un prisma y se
aleja de ella cuando sale de él. El efecto, en cualquier caso, es ocasionar que el haz de luz se des­
víe hacia la base del prisma. Los rayos de luz permanecen paralelos porque tanto la superficie
de entrada como la de salida son planas y forman ángulos iguales con todos los rayos que pasan
por el prisma. Por lo tanto, un prisma simplemente altera la dirección de un frente de onda.

(b)
Figura 36.1 Los rayos paralelos de luz se flexionan hacia la base del prisma y permanecen paralelos.

Suponga que colocamos dos prismas base con base, como se muestra en la figura 36.2a.
La luz incidente que viene de la izquierda va a converger, pero no se reunirá en un foco. Para
Los prismas se usan en enfocar los rayos de luz en un punto, los rayos extremos deben ser desviados más que los
lentes para la gente que rayos centrales, lo cual se consigue tallando las superficies de modo que tengan una sección
tiene doble visión para transversal uniformemente curva, como se indica en la figura 36.2b. Una lente que conduce un
desplazar las imágenes
haz de luz paralelo a un foco puntual en la forma mencionada se llama lente convergente.
hasta que la persona las
resuelve como una sola
imagen. Una lente convergente es la que refracta y hace converger la luz paralela en un
punto focal situado más a lá de la propia lente.

(a) (b)
Figura 36.2 (a) Dos prismas colocados base contra base hacen convergir los rayos pero no los conducen
hacia un foco común, (b) Una lente convergente puede construirse curvando uniformemente las superficies.

Las superficies curvas de las lentes pueden tener cualquier forma regular, por ejemplo, esféri­
ca, cilindrica o parabólica. Puesto que las superficies esféricas son más fáciles de fabricarse,
la mayoría de las lentes se construyen con dos superficies esféricas. La línea que une el centro
de las dos esferas se conoce como el eje de las lentes. En la figura 36.3 se muestran tres ejem-

Lentes convergentes

Eje

(a) (b) (c)
Figura 36.3 Ejemplos de lentes convergentes: (a) biconvexa, (b) plano-convexa, y (c) menisco convergente
