630 Capítulo 32 Circuitos de corriente alterna

+£, i

©

i i

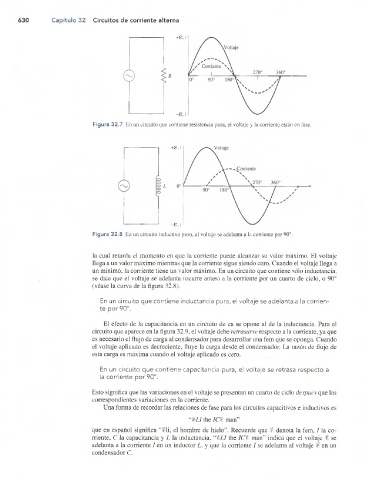

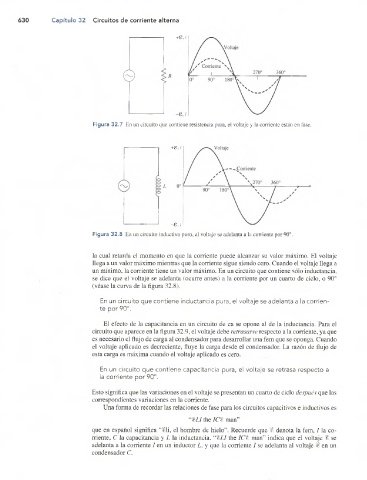

Figura 32.7 En un circuito que contiene resistencia pura, el voltaje y la comente están en fase.

+s: i

e ,i
Figura 32.8 En un circuito inductivo puro, el voltaje se adelanta a la corriente por 90°.

la cual retarda el momento en que la corriente puede alcanzar su valor máximo. El voltaje
llega a un valor máximo mientras que la corriente sigue siendo cero. Cuando el voltaje llega a
un mínimo, la corriente tiene un valor máximo. En un circuito que contiene sólo inductancia,
se dice que el voltaje se adelanta (ocurre antes) a la corriente por un cuarto de ciclo, o 90°
(véase la curva de la figura 32.8).

En un circuito que contiene inductancia pura, el voltaje se adelanta a la corrien­
te por 90°.

El efecto de la capacitancia en un circuito de ca se opone al de la inductancia. Para el
circuito que aparece en la figura 32.9, el voltaje debe retrasarse respecto a la corriente, ya que
es necesario el flujo de carga al condensador para desarrollar una fem que se oponga. Cuando
el voltaje aplicado es decreciente, fluye la carga desde el condensador. La razón de flujo de
esta carga es máxima cuando el voltaje aplicado es cero.

En un circuito que contiene capacitancia pura, el voltaje se retrasa respecto a
la corriente por 90°.

Esto significa que las variaciones en el voltaje se presentan un cuarto de ciclo después que las
correspondientes variaciones en la corriente.
Una forma de recordar las relaciones de fase para los circuitos capacitivos e inductivos es

“%LI the IC% man”
que en español significa ‘“Eli, el hombre de hielo”. Recuerde que % denota la fem, I la co­
rriente, C la capacitancia y L la inductancia. “%LI the IC% man” indica que el voltaje % se
adelanta a la comente I en un inductor L, y que la corriente I se adelanta al voltaje % en un
condensador C.
