538 Capítulo 27 Corriente y resistencia

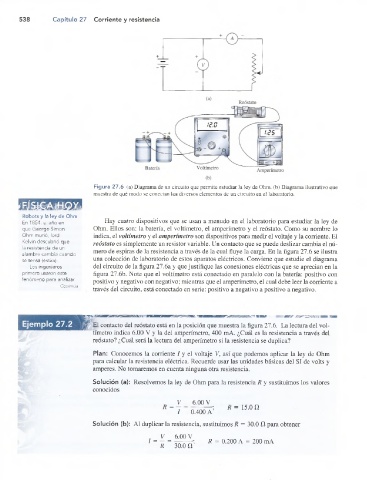

Figura 27.6 (a) Diagrama de un circuito que permite estudiar la ley de Ohm. (b) Diagrama ilustrativo que
muestra de qué modo se conectan los diversos elementos de un circuito en el laboratorio.

■SAist
Robots y la ley de Ohm
En 1854, el año en Hay cuatro dispositivos que se usan a menudo en el laboratorio para estudiar la ley de
que George Simón Ohm. Ellos son: la batería, el voltímetro, el amperímetro y el reóstato. Como su nombre lo
Ohm murió, lord indica, el voltímetro y el amperímetro son dispositivos para medir el voltaje y la corriente. El
Kelvin descubrió que
reóstato es simplemente un resistor variable. Un contacto que se puede deslizar cambia el nú­
la resistencia de un
mero de espiras de la resistencia a través de la cual fluye la carga. En la figura 27.6 se ilustra
alambre cambia cuando
una colección de laboratorio de estos aparatos eléctricos. Conviene que estudie el diagrama
se tensa (estira).
Los ingenieros del circuito de la figura 27.6a y que justifique las conexiones eléctricas que se aprecian en la
primero usaron este figura 27.6b. Note que el voltímetro está conectado en paralelo con la batería: positivo con
fenómeno para analizar
positivo y negativo con negativo; mientras que el amperímetro, el cual debe leer la corriente a
Continúa
través del circuito, está conectado en serie: positivo a negativo a positivo a negativo.
■cr
Ejemplo 27.2 El contacto del reóstato está en la posición que muestra la figura 27.6. La lectura del vol­
tímetro indica 6.00 V y la del amperímetro, 400 mA. ¿Cuál es la resistencia a través del
reóstato? ¿Cuál será la lectura del amperímetro si la resistencia se duplica?

Plan: Conocemos la corriente I y el voltaje V, así que podemos aplicar la ley de Ohm
para calcular la resistencia eléctrica. Recuerde usar las unidades básicas del SI de volts y
amperes. No tomaremos en cuenta ninguna otra resistencia.
Solución (a): Resolvemos la ley de Ohm para la resistencia R y sustituimos los valores
conocidos
_ V _ 6.00 V
R = 15.0 0
~~ 7 ~ 0.400 A ’

Solución (b): Al duplicar la resistencia, sustituimos R = 30.0 Í1 para obtener
y 6.00 V
' = R = W ¿ ñ - * = 0.200A = 200MA
