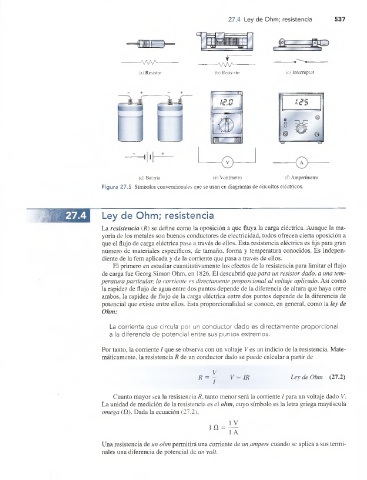

27.4 Ley de Ohm; resistencia 537
M
-AM A— -A /W —
(a) Resistor (b) Reóstato (c) Interruptor
(d) Batería (e) Voltímetro (f) Amperímetro
Figura 27.5 Símbolos convencionales que se usan en diagramas de circuitos eléctricos.
Ley de Ohm; resistencia
La resistencia (R) se define como la oposición a que fluya la carga eléctrica. Aunque la ma
yoría de los metales son buenos conductores de electricidad, todos ofrecen cierta oposición a
que el flujo de carga eléctrica pase a través de ellos. Esta resistencia eléctrica es fija para gran
número de materiales específicos, de tamaño, forma y temperatura conocidos. Es indepen
diente de la fem aplicada y de la corriente que pasa a través de ellos.
El primero en estudiar cuantitativamente los efectos de la resistencia para limitar el flujo
de carga fue Georg Simón Ohm, en 1826. Él descubrió que para un resistor dado, a una tem
peratura particular, la corriente es directamente proporcional al voltaje aplicado. Así como
la rapidez de flujo de agua entre dos puntos depende de la diferencia de altura que haya entre
ambos, la rapidez de flujo de la carga eléctrica entre dos puntos depende de la diferencia de
potencial que existe entre ellos. Esta proporcionalidad se conoce, en general, como la ley de
Ohm:
La corriente que circula por un conductor dado es directamente proporcional
a la diferencia de potencial entre sus puntos extremos.
Por tanto, la corriente / que se observa con un voltaje V es un indicio de la resistencia. Mate
máticamente, la resistencia R de un conductor dado se puede calcular a partir de
y
R = — V = IR Ley de Ohm (27.2)
Cuanto mayor sea la resistencia R, tanto menor será la corriente I para un voltaje dado V.
La unidad de medición de la resistencia es el ohm, cuyo símbolo es la letra griega mayúscula
omega (f\). Dada la ecuación (27.2),
Lina resistencia de un ohm permitirá una corriente de un ampere cuando se aplica a sus termi
nales una diferencia de potencial de un volt.
