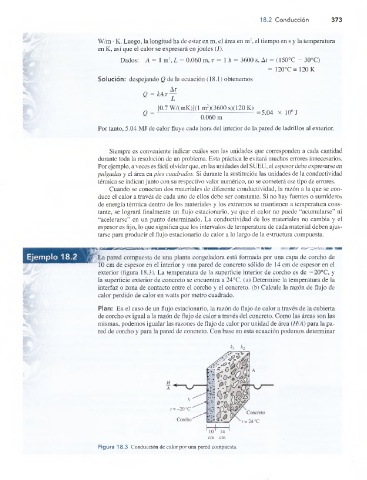

18.2  Conducción       373


                                W/m ■ K. Luego, la longitud ha de estar en m, el área en m2, el tiempo en s y la temperatura
                                en K, así que el calor se expresará en joules (J).
                                       Dados:  A =  1  m2, L = 0.060 m, r  =  1 h = 3600 s, At =  (150°C  -   30°C)
                                                                                      =  120°C = 120 K
                                Solución:  despejando O de la ecuación (18.1) obtenemos
                                                       A t
                                              Q  =  kAr —
                                              ^        L
                                                   [0.7 W/(mK)](l m2)(3600 s)(120 K)         ,
                                              Q  =  1---------------—----- ---------- ----------  =5.04  X  106 J
                                              ^                  0.060 m
                                Por tanto, 5.04 MJ de calor fluye cada hora del interior de la pared de ladrillos al exterior.


                                    Siempre es conveniente indicar cuáles son las unidades que corresponden a cada cantidad
                                durante toda la resolución de un problema. Esta práctica le evitará muchos errores innecesarios.
                                Por ejemplo, a veces es fácil olvidar que, en las unidades del SUEU, el espesor debe expresarse en
                                pulgadas y el área en pies cuadrados. Si durante la sustitución las unidades de la conductividad
                                térmica se indican junto con su respectivo valor numérico, no se cometerá ese tipo de errores.
                                    Cuando se conectan dos materiales de diferente conductividad, la razón a la que se con­
                                duce el calor a través de cada uno de ellos debe ser constante. Si no hay fuentes o sumideros
                                de energía térmica dentro de los materiales y los extremos se mantienen a temperatura cons­
                                tante,  se logrará finalmente un flujo estacionario, ya que el calor no puede “acumularse” ni
                                “acelerarse”  en  un punto  determinado.  La  conductividad  de  los  materiales  no  cambia y  el
                                espesor es fijo, lo que significa que los intervalos de temperatura de cada material deben ajus­
                                tarse para producir el flujo estacionario de calor a lo largo de la estructura compuesta.

                                                                                                f   S *  I . 'v  %  11
                             1#-'
                                La pared compuesta de una planta congeladora está formada por una capa de corcho de
                                10 cm de espesor en el interior y una pared de concreto sólido de  14 cm de espesor en el
                                exterior (figura  18.3).  La temperatura de la superficie interior de corcho es de  —20°C, y
                                la superficie exterior de concreto se encuentra a 24°C. (a) Determine la temperatura de la
                                interfaz o zona de contacto entre el corcho y el concreto,  (b) Calcule la razón de flujo de
                                calor perdido de calor en watts por metro cuadrado.
                                Plan:  En el caso de un flujo estacionario, la razón de flujo de calor a través de la cubierta
                                de corcho es igual a la razón de flujo de calor a través del concreto. Como las áreas son las
                                mismas, podemos igualar las razones de flujo de calor por unidad de área (.HIA) para la pa­
                                red de corcho y para la pared de concreto. Con base en esta ecuación podemos determinar





















                                Figura 18.3  Conducción de calor por una pared compuesta.
