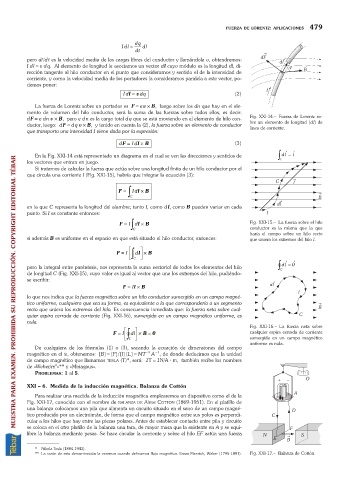

FUERZA DE LORENTZ: APLICACIONES 479

dq
Idl = dl
dt
pero dl/dt es la velocidad media de las cargas libres del conductor y llamándola v, obtendremos:
Idl =vdq. Al elemento de longitud le asociamos un vector dl cuyo módulo es la longitud dl, di-
rección tangente al hilo conductor en el punto que consideramos y sentido el de la intensidad de
corriente, y como la velocidad media de los portadores la consideramos paralela a este vector, po-
demos poner:
Idl = v dq (2)
La fuerza de Lorentz sobre un portador es F =ev ´B, luego sobre los dn que hay en el ele-
mento de volumen del hilo conductor, será la suma de las fuerzas sobre todos ellos, es decir:
dF =e dn v ´B, pero e dn es la carga total dq que se está moviendo en el elemento de hilo con- Fig. XXI-14.– Fuerza de Lorentz so-
ductor, luego: dF =dq v ´B, y tenido en cuenta la (2), la fuerza sobre un elemento de conductor bre un elemento de longitud (dl) de
que transporta una intensidad I viene dada por la expresión: línea de corriente.

dF = I dl ´ B (3)

En la Fig. XXI-14 está representado un diagrama en el cual se ven las direcciones y sentidos de
MUESTRA PARA EXAMEN. PROHIBIDA SU REPRODUCCIÓN. COPYRIGHT EDITORIAL TÉBAR
los vectores que entran en juego.
Si tratamos de calcular la fuerza que actúa sobre una longitud finita de un hilo conductor por el
que circula una corriente I (Fig. XXI-15), habría que integrar la ecuación (3):
z

F = C Id l ´ B

en la que C representa la longitud del alambre; tanto I, como dl, como B pueden variar en cada
punto. Si I es constante entonces:
z
F = Id l ´ B Fig. XXI-15.– La fuerza sobre el hilo
conductor es la misma que la que
C
haría el campo sobre un hilo recto
si además B es uniforme en el espacio en que está situado el hilo conductor, entonces: que uniera los extremos del hilo l.
z
L O
F = I M P B
d
N Q
l ´
C
pero la integral entre paréntesis, nos representa la suma vectorial de todos los elementos del hilo
de longitud C (Fig. XXI-15), cuyo valor es igual al vector que une los extremos del hilo, pudiéndo-
se escribir:
F = I l ´ B
lo que nos indica que la fuerza magnética sobre un hilo conductor sumergido en un campo magné-
tico uniforme, cualquiera que sea su forma, es equivalente a la que correspondería a un segmento
recto que uniera los extremos del hilo. Es consecuencia inmediata que: la fuerza neta sobre cual-
quier espira cerrada de corriente (Fig. XXI-16), sumergida en un campo magnético uniforme, es
nula.
z
L O Fig. XXI-16.– La fuerza neta sobre
dl
F =I M P ´ B = 0 cualquier espira cerrada de corriente
N Q
sumergida en un campo magnético
C
uniforme es nula.
De cualquiera de las fórmulas (1) o (3), sacando la ecuación de dimensiones del campo
– 1
magnético en el SI, obtenemos: [B] =[F]/[I][L] =MT – 2 A , de donde deducimos que la unidad
de campo magnético que llamamos TESLA (T)*, será: 1T =1N/A · m, también recibe los nombres
2
de «Weber/m »** y «Miriagaus».
PROBLEMAS:1 al 5.
XXI – 6. Medida de la inducción magnética. Balanza de Cottón
Para realizar una medida de la inducción magnética emplearemos un dispositivo como el de la
Fig. XXI-17, conocido con el nombre de BALANZA DE Aime COTTON (1869-1951). En el platillo de
una balanza colocamos una pila que alimenta un circuito situado en el seno de un campo magné-
tico producido por un electroimán, de forma que el campo magnético entre sus polos es perpendi-
cular a los hilos que hay entre las piezas polares. Antes de establecer contacto entre pila y circuito
se coloca en el otro platillo de la balanza una tara, de mayor masa que la existente en A y se equi-
libra la balanza mediante pesas. Se hace circular la corriente y sobre el hilo EF actúa una fuerza

* Nikola Tesla (1884-1943).
** La razón de esta denominación la veremos cuando definamos flujo magnético. Ernes Menrich, Weber (1795-1891). Fig. XXI-17.– Balanza de Cottón.
