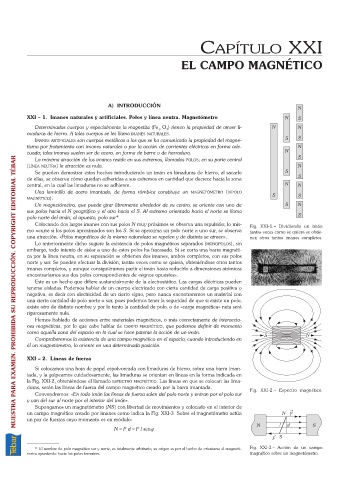

CAPÍTULO XXI

EL CAMPO MAGNÉTICO

A) INTRODUCCIÓN

XXI – 1. Imanes naturales y artificiales. Polos y línea neutra. Magnetómetro
Determinados cuerpos y especialmente la magnetita (Fe O ) tienen la propiedad de atraer li-
3
4
maduras de hierro. A tales cuerpos se les llama IMANES NATURALES.
IMANES ARTIFICIALES son cuerpos metálicos a los que se ha comunicado la propiedad del magne-
tismo por frotamiento con imanes naturales o por la acción de corrientes eléctricas en forma ade-
cuada; tales imanes suelen ser de acero, en forma de barra o de herradura.
MUESTRA PARA EXAMEN. PROHIBIDA SU REPRODUCCIÓN. COPYRIGHT EDITORIAL TÉBAR
La máxima atracción de los imanes reside en sus extremos, llamados POLOS; en su parte central
(LÍNEA NEUTRA) la atracción es nula.
Se pueden demostrar estos hechos introduciendo un imán en limaduras de hierro; al sacarlo
de ellas, se observa cómo quedan adheridas a sus extremos en cantidad que decrece hacia la zona
central, en la cual las limaduras no se adhieren.
Una laminilla de acero imantado, de forma rómbica constituye un MAGNETÓMETRO (DIPOLO
MAGNÉTICO).
Un magnetómetro, que puede girar libremente alrededor de su centro, se orienta con uno de
sus polos hacia el N geográfico y el otro hacia el S. Al extremo orientado hacia el norte se llama
polo norte del imán; al opuesto, polo sur*
Colocando dos largos imanes con sus polos N muy próximos se observa una repulsión; lo mis- Fig. XXI-1.– Dividiendo un imán
mo ocurre si los polos aproximados son los S. Si se aproxima un polo norte a uno sur, se observa tantas veces como se quiera se obtie-
una atracción. «Polos magnéticos de la misma naturaleza se repelen y de distinta se atraen». nen otros tantos imanes completos.
Lo anteriormente dicho sugiere la existencia de polos magnéticos separados (MONOPOLOS), sin
embargo, todo intento de aislar a uno de estos polos ha fracasado. Si se corta una barra magnéti-
ca por la línea neutra, en su separación se obtienen dos imanes, ambos completos, con sus polos
norte y sur. Se pueden efectuar la división, tantas veces como se quiera, obteniéndose otros tantos
imanes completos, y aunque consiguiéramos partir el imán hasta reducirlo a dimensiones atómicas
encontraríamos sus dos polos correspondientes de «signos opuestos».
Este es un hecho que difiere sustancialmente de la electrostática. Las cargas eléctricas pueden
tenerse aisladas. Podemos hablar de un cuerpo electrizado con cierta cantidad de carga positiva o
negativa, es decir con electricidad de un cierto signo, pero nunca encontraremos un material con
una cierta cantidad de polo norte o sur, pues podemos tener la seguridad de que si existe un polo,
existe otro de distinto nombre y por lo tanto la cantidad de polo, o de «carga magnética» neta será
rigurosamente nula.
Hemos hablado de acciones entre materiales magnéticos, o más correctamente de interaccio-
nes magnéticas, por lo que cabe hablar de CAMPO MAGNÉTICO, que podemos definir de momento
como aquella zona del espacio en la cual se hace patente la acción de un imán.
Comprobaremos la existencia de una campo magnético en el espacio, cuando introduciendo en
él un magnetómetro, lo oriente en una determinada posición.

XXI – 2. Líneas de fuerza
Si colocamos una hoja de papel espolvoreada con limaduras de hierro, sobre una barra iman-
tada, y la golpeamos cuidadosamente, las limaduras se orientan en líneas en la forma indicada en
la Fig. XXI-2, obteniéndose el llamado ESPECTRO MAGNÉTICO. Las líneas en que se colocan las lima-
duras, serán las líneas de fuerza del campo magnético creado por la barra imantada. Fig. XXI-2.– Espectro magnético.
Convendremos: «En todo imán las líneas de fuerza salen del polo norte y entran por el polo sur
y van del sur al norte por el interior del imán».
Supongamos un magnetómetro (NS) con libertad de movimientos y colocado en el interior de
un campo magnético creado por imanes como indica la Fig. XXI-3. Sobre el magnetómetro actúa
un par de fuerzas cuyo momento es en módulo:

N =F d =F l senj

* El nombre de polo magnético sur y norte, es totalmente arbitrario, su origen es por el hecho de orientarse el magnetó- Fig. XXI-3.– Acción de un campo
metro apuntando hacia los polos terrestres. magnético sobre un magnetómetro.
