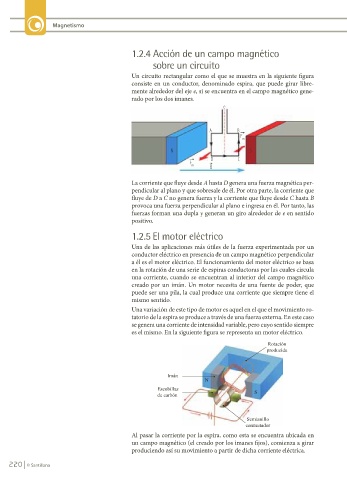

Magnetismo

1.2.4 Acción de un campo magnético
sobre un circuito

Un circuito rectangular como el que se muestra en la siguiente figura
consiste en un conductor, denominado espira, que puede girar libre-
mente alrededor del eje e, si se encuentra en el campo magnético gene-
rado por los dos imanes.
e

A B
F m

N S
D C
F
m B

La corriente que fluye desde A hasta D genera una fuerza magnética per-
pendicular al plano y que sobresale de él. Por otra parte, la corriente que
fluye de D a C no genera fuerza y la corriente que fluye desde C hasta B
provoca una fuerza perpendicular al plano e ingresa en él. Por tanto, las
fuerzas forman una dupla y generan un giro alrededor de e en sentido
positivo.

1.2.5 El motor eléctrico

Una de las aplicaciones más útiles de la fuerza experimentada por un
conductor eléctrico en presencia de un campo magnético perpendicular
a él es el motor eléctrico. El funcionamiento del motor eléctrico se basa
en la rotación de una serie de espiras conductoras por las cuales circula
una corriente, cuando se encuentran al interior del campo magnético
creado por un imán. Un motor necesita de una fuente de poder, que
puede ser una pila, la cual produce una corriente que siempre tiene el
mismo sentido.
Una variación de este tipo de motor es aquel en el que el movimiento ro-
tatorio de la espira se produce a través de una fuerza externa. En este caso
se genera una corriente de intensidad variable, pero cuyo sentido siempre
es el mismo. En la siguiente figura se representa un motor eléctrico.

Rotación
producida

Imán
N
Escobillas S
de carbón

Semianillo
conmutador
Al pasar la corriente por la espira, como esta se encuentra ubicada en
un campo magnético (el creado por los imanes fijos), comienza a girar
produciendo así su movimiento a partir de dicha corriente eléctrica.
