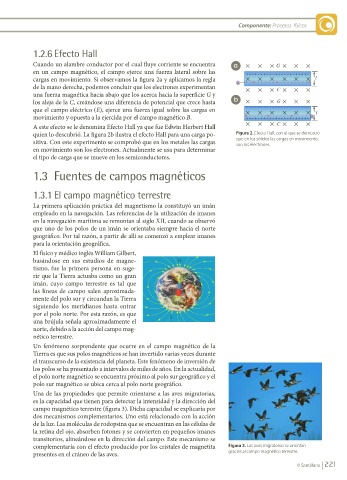

Page 221 - Libro Hipertextos Fisica 2

Componente: Procesos físicos

1.2.6 Efecto Hall
Cuando un alambre conductor por el cual fluye corriente se encuentra a
en un campo magnético, el campo ejerce una fuerza lateral sobre las
cargas en movimiento. Si observamos la figura 2a y aplicamos la regla
de la mano derecha, podemos concluir que los electrones experimentan
una fuerza magnética hacia abajo que los acerca hacia la superficie G y
los aleja de la C, creándose una diferencia de potencial que crece hasta b
que el campo eléctrico (E), ejerce una fuerza igual sobre las cargas en
movimiento y opuesta a la ejercida por el campo magnético B.
A este efecto se le denomina Efecto Hall ya que fue Edwin Herbert Hall
quien lo descubrió. La figura 2b ilustra el efecto Hall para una carga po- Figura 2. Efecto Hall, con el que se demostró
sitiva. Con este experimento se comprobó que en los metales las cargas que en los sólidos las cargas en movimiento,
son los electrones.
en movimiento son los electrones. Actualmente se usa para determinar
el tipo de carga que se mueve en los semiconductores.

1.3 Fuentes de campos magnéticos

1.3.1 El campo magnético terrestre

La primera aplicación práctica del magnetismo la constituyó un imán
empleado en la navegación. Las referencias de la utilización de imanes
en la navegación marítima se remontan al siglo XII, cuando se observó
que uno de los polos de un imán se orientaba siempre hacia el norte
geográfico. Por tal razón, a partir de allí se comenzó a emplear imanes
para la orientación geográfica.
El físico y médico inglés William Gilbert,
basándose en sus estudios de magne- N
tismo, fue la primera persona en suge-
rir que la Tierra actuaba como un gran
imán, cuyo campo terrestre es tal que S
las líneas de campo salen aproximada- N
mente del polo sur y circundan la Tierra
siguiendo los meridianos hasta entrar
por el polo norte. Por esta razón, es que S
una brújula señala aproximadamente el
norte, debido a la acción del campo mag-
nético terrestre.
Un fenómeno sorprendente que ocurre en el campo magnético de la
Tierra es que sus polos magnéticos se han invertido varias veces durante
el transcurso de la existencia del planeta. Este fenómeno de inversión de
los polos se ha presentado a intervalos de miles de años. En la actualidad,
el polo norte magnético se encuentra próximo al polo sur geográfico y el
polo sur magnético se ubica cerca al polo norte geográfico.
Una de las propiedades que permite orientarse a las aves migratorias,
es la capacidad que tienen para detectar la intensidad y la dirección del
campo magnético terrestre (figura 3). Dicha capacidad se explicaría por
dos mecanismos complementarios. Uno está relacionado con la acción
de la luz. Las moléculas de rodopsina que se encuentran en las células de
la retina del ojo, absorben fotones y se convierten en pequeños imanes
transitorios, alineándose en la dirección del campo. Este mecanismo se
complementaría con el efecto producido por los cristales de magnetita Figura 3. Las aves migratorias se orientan
presentes en el cráneo de las aves. gracias al campo magnético terrestre.

© Santillana 221
