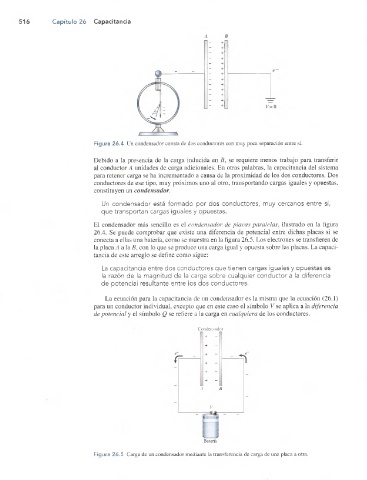

516 Capítulo 26 Capacitancia

A B

Figura 26.4 Un condensador consta de dos conductores con muy poca separación entre sí.

Debido a la presencia de la carga inducida en B, se requiere menos trabajo para transferir
al conductor A unidades de carga adicionales. En otras palabras, la capacitancia del sistema
para retener carga se ha incrementado a causa de la proximidad de los dos conductores. Dos
conductores de ese tipo, muy próximos uno al otro, transportando cargas iguales y opuestas,
constituyen un condensador.

Un condensador está formado por dos conductores, muy cercanos entre sí,
que transportan cargas iguales y opuestas.

El condensador más sencillo es el condensador de placas paralelas, ilustrado en la figura
26.4. Se puede comprobar que existe una diferencia de potencial entre dichas placas si se
conecta a ellas una batería, como se muestra en la figura 26.5. Los electrones se transfieren de
la placa A a la B, con lo que se produce una carga igual y opuesta sobre las placas. La capaci­
tancia de este arreglo se define como sigue:
La capacitancia entre dos conductores que tienen cargas iguales y opuestas es
la razón de la magnitud de la carga sobre cualquier conductor a la diferencia
de potencial resultante entre los dos conductores.
La ecuación para la capacitancia de un condensador es la misma que la ecuación (26.1)
para un conductor individual, excepto que en este caso el símbolo V se aplica a la diferencia
de potencial y el símbolo Q se refiere a la carga en cualquiera de los conductores.

Condensador
| + -
+ -

+
+ -
A B

V
i ~ m

Batería

Figura 26.5 Carga de un condensador mediante la transferencia de carga de una placa a otra.
