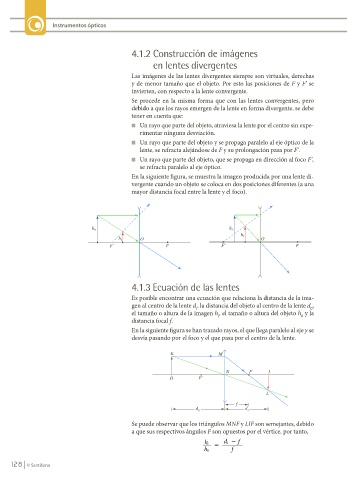

Instrumentos ópticos

4.1.2 Construcción de imágenes
en lentes divergentes

Las imágenes de las lentes divergentes siempre son virtuales, derechas
y de menor tamaño que el objeto. Por esto las posiciones de F y F’ se
invierten, con respecto a la lente convergente.
Se procede en la misma forma que con las lentes convergentes, pero
debido a que los rayos emergen de la lente en forma divergente, se debe
tener en cuenta que:
n Un rayo que parte del objeto, atraviesa la lente por el centro sin expe-
rimentar ninguna desviación.
n Un rayo que parte del objeto y se propaga paralelo al eje óptico de la
lente, se refracta alejándose de F y su prolongación pasa por F’.
n Un rayo que parte del objeto, que se propaga en dirección al foco F’,
se refracta paralelo al eje óptico.
En la siguiente figura, se muestra la imagen producida por una lente di-
vergente cuando un objeto se coloca en dos posiciones diferentes (a una
mayor distancia focal entre la lente y el foco).

K R K R
K L
K L 2 2
) ) ) )

4.1.3 Ecuación de las lentes
Es posible encontrar una ecuación que relaciona la distancia de la ima-
gen al centro de la lente d , la distancia del objeto al centro de la lente d ,
i
0
el tamaño o altura de la imagen h , el tamaño o altura del objeto h y la
0
i
distancia focal f.
En la siguiente figura se han trazado rayos, el que llega paralelo al eje y se
desvía pasando por el foco y el que pasa por el centro de la lente.

. 0

1 ) ,
2 )

/

I
G R G L
Se puede observar que los triángulos MNF y LIF son semejantes, debido
a que sus respectivos ángulos F son opuestos por el vértice, por tanto,

h i d i � f
�
h 0 f
128 © Santillana
