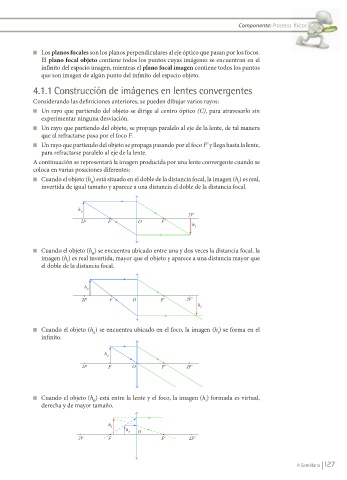

Componente: Procesos físicosProcesos físicos

n Los planos focales son los planos perpendiculares al eje óptico que pasan por los focos.
El plano focal objeto contiene todos los puntos cuyas imágenes se encuentran en el
infinito del espacio imagen, mientras el plano focal imagen contiene todos los puntos
que son imagen de algún punto del infinito del espacio objeto.

4.1.1 Construcción de imágenes en lentes convergentes
Considerando las definiciones anteriores, se pueden dibujar varios rayos:
n Un rayo que partiendo del objeto se dirige al centro óptico (C), para atravesarlo sin
experimentar ninguna desviación.
n Un rayo que partiendo del objeto, se propaga paralelo al eje de la lente, de tal manera
que al refractarse pasa por el foco F.
n Un rayo que partiendo del objeto se propaga pasando por el foco F’ y llega hasta la lente,
para refractarse paralelo al eje de la lente.
A continuación se representará la imagen producida por una lente convergente cuando se
coloca en varias posiciones diferentes:
n Cuando el objeto (h ) está situado en el doble de la distancia focal, la imagen (h ) es real,
0
i
invertida de igual tamaño y aparece a una distancia el doble de la distancia focal.

K
R
)
) ) 2 )
K L

n Cuando el objeto (h ) se encuentra ubicado entre una y dos veces la distancia focal, la
0
imagen (h ) es real invertida, mayor que el objeto y aparece a una distancia mayor que
i
el doble de la distancia focal.

K R
) ) 2 ) )
K L

n Cuando el objeto (h ) se encuentra ubicado en el foco, la imagen (h ) se forma en el
i
0
infinito.

K
R
) ) 2 ) )

n Cuando el objeto (h ) está entre la lente y el foco, la imagen (h ) formada es virtual,
0
i
derecha y de mayor tamaño.

K L
K
R 2
) ) ) )

© Santillana 127
